ADI亚德诺 AD9649 产品介绍

2026-03-09 0次

特性

1.8 V 模拟电源供电
1.8 V 至3.3 V输出电源
信噪比(SNR)：
74.3 dBFS（9.7 MHz输入）
71.5 dBFS（200 MHz输入）
无杂散动态范围(SFDR)：
93 dBc（9.7 MHz输入）
80 dBc（200 MHz输入）
低功耗：
45 mW (20 MSPS)
87 mW (80 MSPS)

差分输入、700 MHz带宽
片内基准电压源和采样保持电路
2 V 峰峰值差分模拟输入
微分非线性(DNL)：±0.35 LSB
串行端口控制选项
偏移二进制、格雷码或二进制补码数据格式
欲了解更多特性，请参考数据手册

产品详情和应用

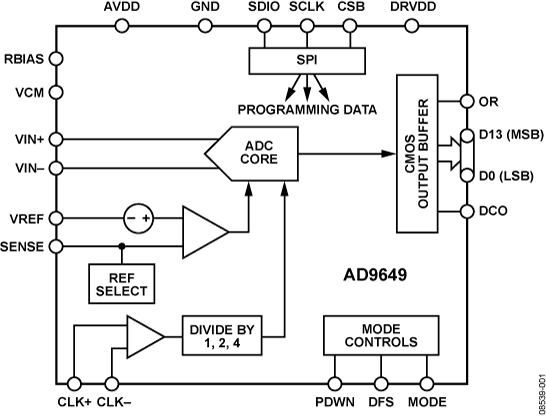

AD9649是一款单芯片、单通道、14位、20/40/65/80 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。

该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个具有可选1、2或4分频比的差分时钟输入来控制所有内部转换周期。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。支持1.8 V和3.3 V CMOS电平。

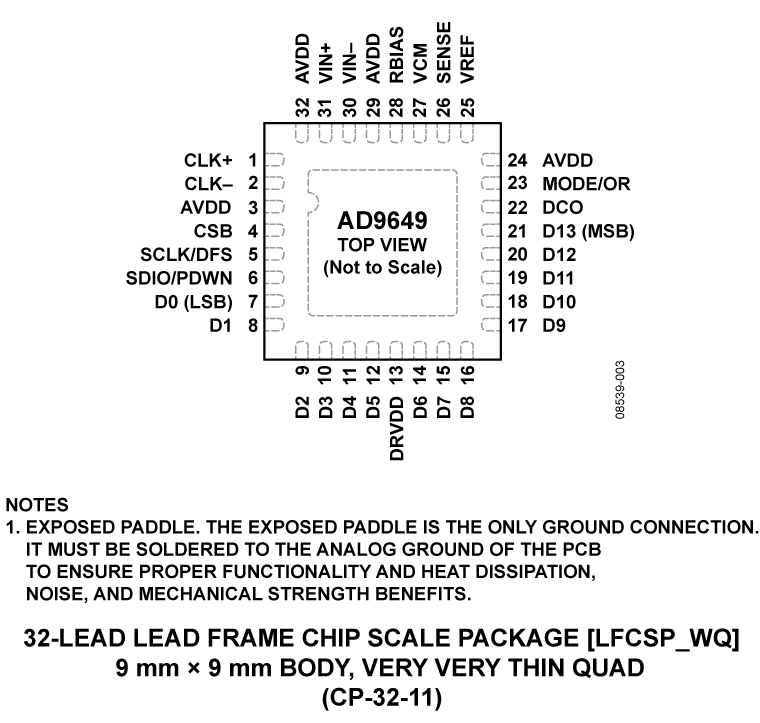

AD9649采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。

应用

通信
分集无线电系统
多模式数字接收机
GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
智能天线系统
电池供电仪表
手持式示波器
便携式医疗成像
超声
雷达/LIDAR
