AD9864

量产

中频数字化子系统

ADI亚德诺 AD9864 产品介绍
2026-03-09 0次

特性


  • 输入频率:10 MHz至300 MHz
  • 复合输出信号带宽:6.8 kHz至270 kHz
  • 单边带噪声系数(SSB NF):7.5 dB
  • 输入三阶交调截点(IIP3):−7.0 dBm
  • 无AGC范围最高达−34 dBm
  • 连续AGC范围:12 dB
  • 前端衰减器:16 dB
  • 基带I/Q 16位(或24位)串行数字输出
  • LO和采样时钟频率合成器
  • 可编程抽取系数、输出格式、AGC和频率合成器设置
  • 370 Ω输入阻抗
  • 电源电压:2.7 V至3.6 V
  • 低功耗: 17 mA

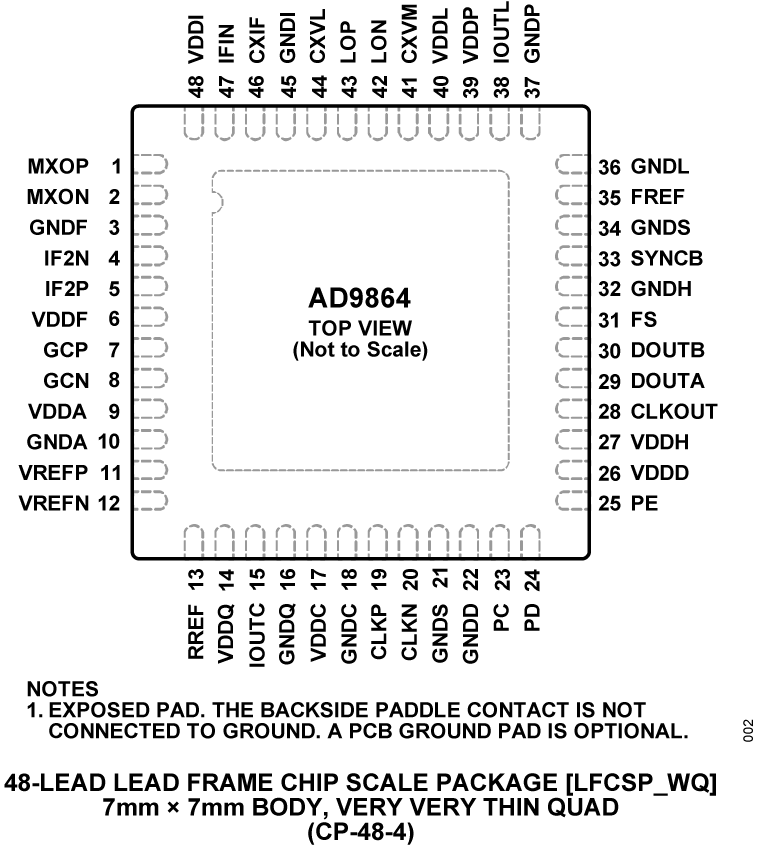

  • 48引脚LFCSP封装


产品详情和应用

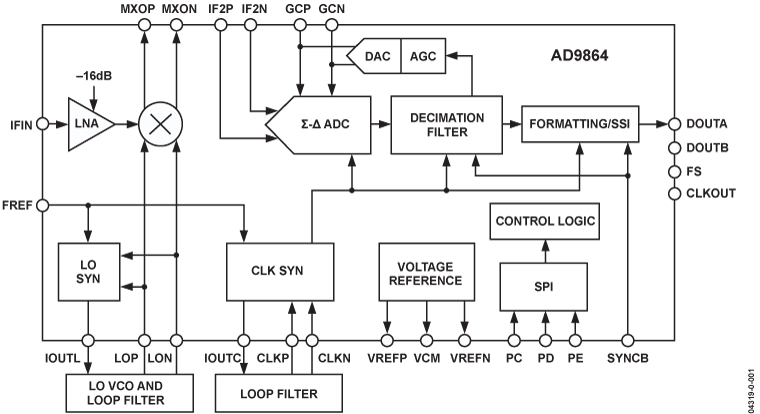

AD9864是一款通用中频子系统,可对信号带宽范围为6.8 kHz至270 kHz的低电平10 MHz至300 MHz中频输入进行数字化处理。AD9864的信号链包括一个低噪声放大器(LNA)、一个混频器、一个带通Σ-Δ型模数转换器(ADC)以及一个具有可编程抽取系数的抽取滤波器。自动增益控制(AGC)电路提供12 dB的连续增益调整。辅助模块包括时钟和LO频率合成器。

AD9864的高动态范围和带通Σ-Δ型转换器内在的抗混叠功能,使该器件能处理比目标信号强度高达95 dB的阻塞信号。此特性可以降低中频滤波要求,从而降低无线电的成本,而且还支持不同通道带宽的多模无线电,使中频滤波器具有较大的额定通道带宽。

通过SPI®端口可对AD9864的许多参数进行编程,因此该器件可针对特定应用进行优化。可编程参数包括:频率合成器分频比、AGC衰减和上升/延迟时间、接收信号强度水平、抽取系数、输出数据格式、16 dB衰减器以及所选的偏置电流。

AD9864采用48引脚LFCSP封装,以2.7 V至3.6 V单电源供电。总功耗典型值为56 mW,可通过串行接口实现省电模式。

应用

  • 多模式窄带无线电产品
    - 模拟/数字UHF/VHF FDMA接收机
    - TETRA、APCO25、GSM/EDGE
  • 便携式和移动无线电产品
  • SATCOM终端
