特性

• 3V单电源工作
• 极佳的动态性能：
  • f_IN = 20MHz时59dB SNR
  • f_IN = 20MHz时77dB SFDR
• 低功耗：
  • 65mA (标准工作模式)
  • 2.8mA (休眠模式)
  • 1µA (关断模式)
• 0.02dB增益和0.25°相位匹配(典型值)
• ±1V_P-P较宽的差分模拟输入电压范围
• -3dB输入带宽为400MHz
• 片上2.048V精密带隙基准
• 用户可选的输出格式：2的补码或偏移二进制
• 为改善散热条件提供48引脚焊盘裸露的TQFP封装
• 提供评估板

产品详情和应用

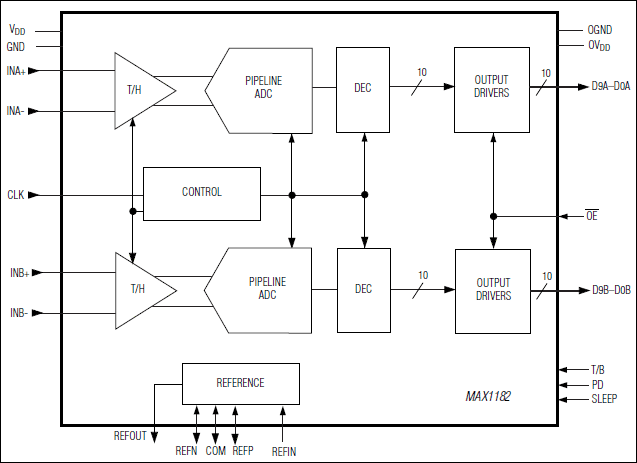

MAX1182是一款3V、双路10位模数转换器(ADC)，具有全差分宽带采样/保持(T/H)输入，驱动两路流水线结构九级ADC。MAX1182优化于低功耗、高动态性能的应用，如图像、仪表及数字通信系统。该ADC工作在2.7V至3.6V单电源，耗电仅195mW，当输入频率为20MHz、采样速率为65Msps时提供59dB (典型值)的信噪比(SNR)。T/H驱动输入级包括400MHz (-3dB)输入放大器，转换器也可采用单端输入方式。MAX1182不仅具有低功耗特性，而且具有2.8mA休眠模式以及1µA关断模式，在空闲状态下可有效节省功耗。

内部2.048V精密带隙基准决定了ADC的满量程范围，需要更高精度或不同的输入电压范围时，灵活的基准结构允许使用内部或外部基准。

MAX1182具有并行、CMOS兼容的三态输出。通过一个控制引脚，数字输出格式可以被设定为2的补码或直接偏移二进制。为实现灵活的接口，该器件提供独立的1.7V至3.6V输出电源。MAX1182采用7mm x 7mm、48引脚TQFP封装，工作于扩展工业级(-40°C至+85°C)温度范围。

还可获得与MAX1182引脚兼容的更高速或更低速版本。105Msps应用参见MAX1180数据资料，80Msps应用参见MAX1181数据资料，40Msps应用参见MAX1183数据资料，20Msps应用参见MAX1184数据资料。除了不同的速度等级，该系列还包括20Msps多路复用输出产品(MAX1185)，数字数据按照一定的时间间隔出现在同一10位并行输出端口。

应用

• 高分辨率图像
• I/Q通道数字化
• 仪表
• 多路中频欠采样
• 视频应用
