推荐用于新设计
特性
- 7 个高性能 24 位 Σ-Δ ADC
- 101 dB SNR，8 kSPS 且 PGA = 1 时
- 宽输入电压范围：±1 V，707 mV rms 满量程，增益 = 1 时
- 差分输入
- 对于标准外部元件，±25 ppm/°C 最大通道漂移（包括 ADC、内部 VREF、PGA 漂移）支持 10000:1 动态输入范围，0.2 类计量功能
- 对于可选的 ADSW-PQ-CLS 电能质量库，全面实施 IEC 61000-4-30 S 级电能质量标准，包括：
- 电源频率 10 秒平均值
- 电源幅度
- 骤升与骤降
- 中断
- 快速电压变化
- 闪烁
- 主信号电压
- 欠偏离和过偏离
- 电压和电流
- 幅度
- 谐波
- 间谐波
- 失衡
- 总谐波失真
- 波形记录
- 可选的 ADSW-PQ-CLS 电能质量库与 ARM® Cortex 微控制器兼容
- VRMS 单循环和 IRMS 单循环在每次循环刷新
- VRMS 和 IRMS 在每次采样过滤和更新
- 10 次循环 rms/12 次循环 rms
- 计算线路频率（每相位一个）的周期寄存器
- 过零和过零超时
- 相位角测量
- 支持 CT
- 多点相位和 CT 的增益补偿
- 增加了外部模拟积分器的罗戈夫斯基线圈
- 提供连续重新采样数据
- 波形缓冲区
- 高级计量功能组
- 总有源功率和基本有源功率，无功功率 (VAR)、视在功率 (VA)、瓦时、乏时和 VA 时
- 总 IRMS 和 VRMS 以及基本 IRMS 和 VRMS
- 功率因数
- 支持有功电能标准：IEC 62053-21 和 IEC 62053-22、EN50470-3、OIML R46 和 ANSI C12.20
- 支持无功电能标准：IEC 62053-23 和 IEC 62053-24
- 高速通信端口：20 MHz SPI
- 具有 12 位逐次逼近寄存器 (SAR) ADC 的集成温度传感器
- ±3°C 精度，从 −40°C 至 +85°C
产品详情和应用

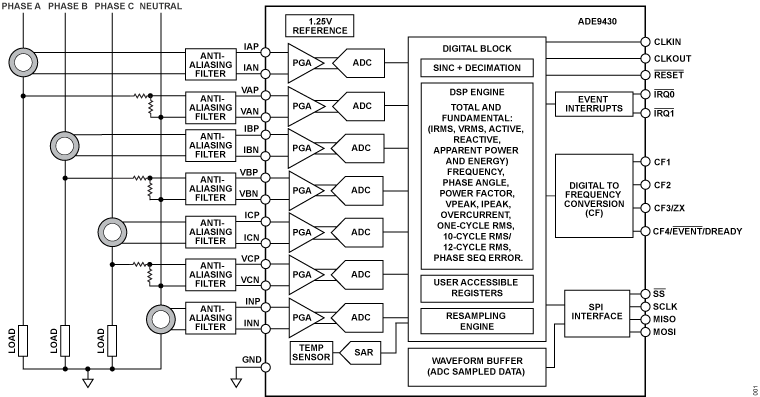

ADE9430是一款完全集成的高精度、多相电能和电源质量监控器件。该器件具有出色的模拟性能和数字信号处理(DSP)内核，可在宽动态范围内实现精确的电能监控。集成的高端基准电压源确保整个通道（包括可编程增益放大器(PGA)和模数转换器(ADC)）在整个温度范围内实现低漂移，总漂移低于±25 ppm/°C（最大值）。
ADE9430能够对rms、频率、相位角度、功率因数有功、无功、视在功率和电能进行瞬时总值和基波测量，提供了完整的电源质量监控功能。通过使用可选ADSWPQ-CLS电源质量库，可以实现一些先进的电源质量特性，如突降和突升监控、电源频率、电压总谐波失真(VTHD)和电流总谐波失真(ITHD)等。一个周期rms、10个周期rms/12个周期rms以及可选ADSW-PQ-CLS电能质量库特性均根据IEC 61000-4-30 S类标准计算。如需申请访问ADSW-PQ-CLS，请填写以下软件申请表：软件申请表 | ADI公司，其中目标技术必须是电源质量监控，处理器/片上系统(SoC)为ADE9430。
ADE9430每10个周期或12个周期提供1024个点的重采样波形。重采样可简化外部处理器中至少40个谐波的快速傅立叶变换(FFT)计算。
ADE9430紧密集成采集和计算引擎，从而简化了电能和电源质量监控系统的实现和认证。集成的ADC和DSP引擎通过用户可访问的寄存器计算各种参数并提供数据，或者通过中断引脚指示事件。ADE9430集成七个专用ADC通道，可在3相系统或多达三个单相系统上使用。配合外部模拟积分器使用时，该器件支持使用电流互感器(CT)或罗氏线圈来进行电流测量。

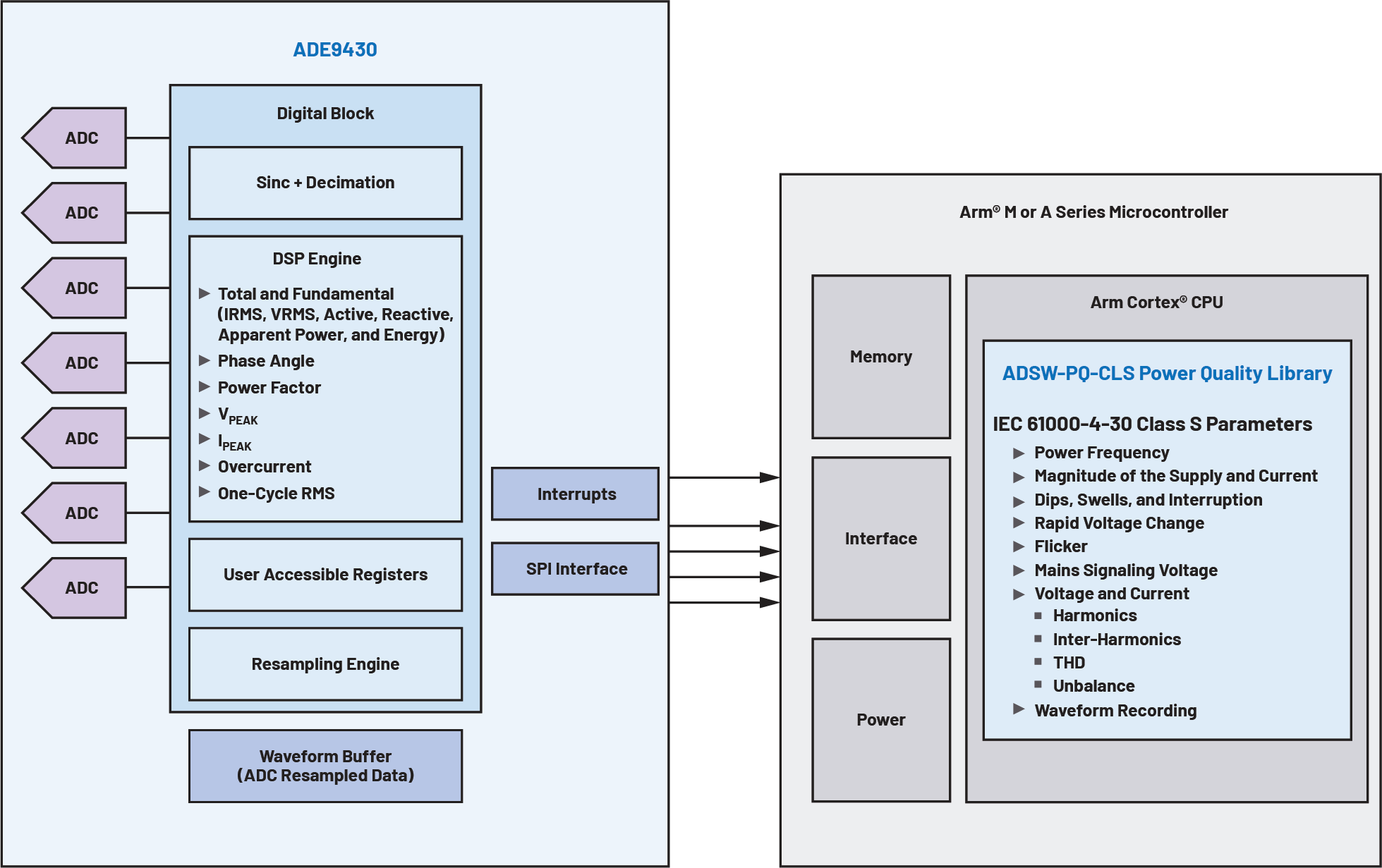

ADE9430极大地简化了电源质量监控系统中的计算。通过结合使用简单的主机微控制器和可选ADSW-PQ-CLS电源质量库，ADE9430可用于设计独立监控或保护系统，或用于将数据上传至云的低成本节点。
应用
- 电能和电源监控
- 符合标准的电源质量监控
- 防护器件
- 机器健康状况
- 智能配电单元
- 三相电表
