特性

• 每通道的采样速率为150ksps
• 所有4个通道同时采样
  • 16ns孔径延迟
  • 100ps孔径延迟匹配
• 可通过软件独立选择各通道的输入范围：±10V、±5V、±2.5V和±1.25V
• 能承受±17V故障电压输入
• 在10kHz输入时，动态特性为
  • SNR：77dB
  • SINAD：76dB
  • SFDR：98dBc
  • THD：-83dBc
• 直流特性
  • INL：±2 LSB
  • DNL：±1 LSB
  • 失调误差：±4 LSB
  • 增益误差：±0.1% FSR
• 14位并行接口
• 内部时钟和基准电压
• +5V模拟和数字电源电压
• +2.7V至+5.25V数字I/O电源电压
• 56引脚薄型QFP封装(8mm x 8mm x 0.8mm)

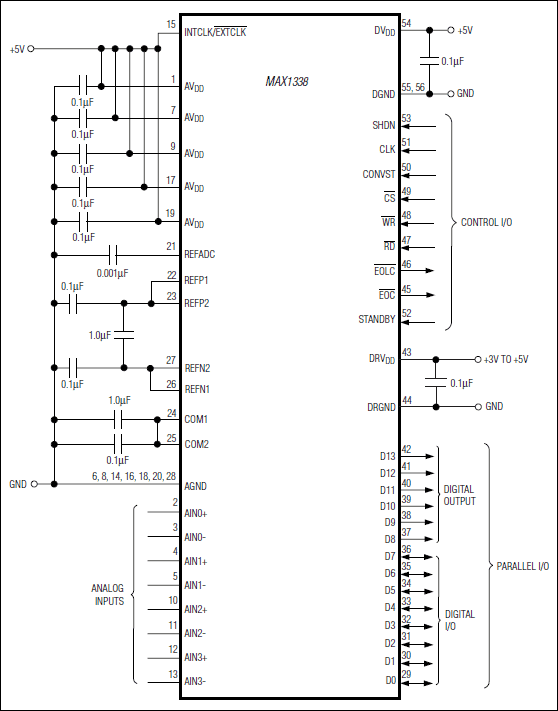

产品详情和应用

MAX1338是一款14位模/数转换器(ADC)，提供四个同时采样、全差分输入通道，每个通道具备独立的采样/保持(T/H)电路。每个输入通道都可通过软件编程独立设置为±10V、±5V、±2.5V和±1.25V的输入范围。输入通道具有承受±17V故障电压的能力。内部T/H电路具有16ns的孔径延迟和100ps的孔径延迟匹配。

14位并行总线可为每通道提供150ksps的转换结果输出(所有四通道总共为600ksps)。MAX1338具有片上振荡器和2.5V内部基准。还可采用外部时钟和/或外部基准。

MAX1338的模拟输入和数字核心采用+5V电源工作。器件的数字I/O口采用+2.7V至+5.25V电源工作。MAX1338具有两种功率节省模式：待机模式和关断模式。其中待机模式允许快速唤醒，并将静态电流降低至4mA (典型值)，关断模式使睡眠电流降至小于10µA (典型值)。

MAX1338提供8mm x 8mm x 0.8mm、56引脚、薄型QFN封装。器件工作于-40°C至+85°C工业级温度范围。

应用

• 电机控制：3相电压、电流与功率测量
• 多路数据记录仪
• 光通信设备
• 振动分析
