ADI亚德诺 AD7609 产品介绍
2026-03-09
0次
特性
- 8路同步采样输入
- 真差分输入
- 真双极性模拟输入范围：±20 V、±10 V
- 5 V模拟单电源，VDRIVE：2.3 V至5.25 V
- 完全集成的数据采集解决方案
- 模模拟输入箝位保护
- 具有1 MΩ模拟输入阻抗的输入缓冲器
- 二阶抗混叠模拟滤波器
- 片内精密基准电压及基准电压缓冲器
- 18位、200 kSPS ADC（所有通道）
- 通过数字滤波器提供过采样功能
- 灵活的并行/串行接口
- SPI/QSPI™/MICROWIRE™/DSP兼容
- 性能
- 模拟输入通道提供7 kV ESD额定值
- 98 dB SNR，−107 dB THD
- 动态范围：最高105 dB（典型值）
- 低功耗：100 mW
- 待机模式：25 mW

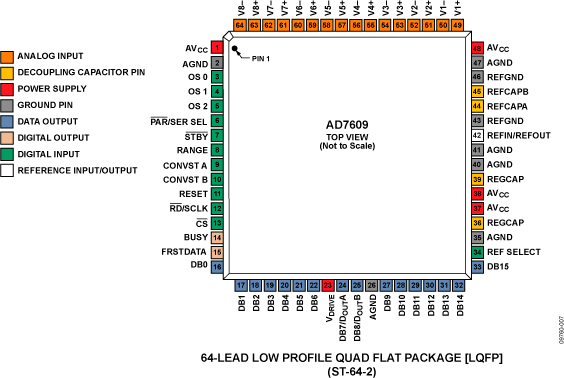

- 64引脚LQFP封装
产品详情和应用

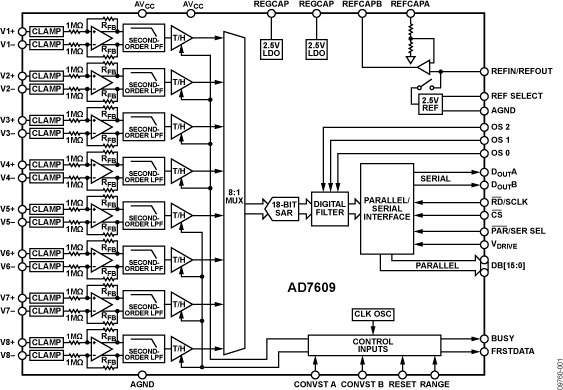

AD7609是一款18位、8通道、真差分、同步采样模数数据采集系统(DAS)。该器件内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、18位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。
AD7609采用5 V单电源供电，可以处理±20 V和±10 V真双极性差分输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受每个模拟输入引脚上最高达±16.5 V的电压。无论以何种采样频率工作，AD7609的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7609抗混叠滤波器的-3 dB截止频率为32 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低-3 dB带宽。
应用
- 电力线监控和保护系统
- 多相电机控制
- 仪器仪表和控制系统
- 多轴定位系统
- 数据采集系统(DAS)
