特性

• 改进的替代选择！
• 零积分器相位可实现快速过载恢复
• 消除了迟滞和“串扰”
• 增强了总线驱动能力
• 字节结构的三态输出
• 用于串行接口的UART握手模式
• 真差分输入和基准电压源
• 每秒高达30次转换
• 显著改进的ESD保护
• 单芯片低功耗CMOS设计

产品详情和应用

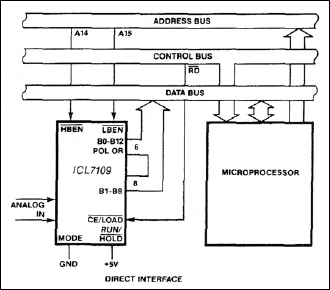

ICL7109是一款单芯片12位A/D转换器，专为与微处理器和UART轻松接口而设计。12位二进制正极性和超量程输出可直接与微处理器总线进行接口。在此模式下，微处理器通过片选和两个字节使能输入来控制ICL7109。对于远程数据记录应用，ICL7109输出可轻松转换为UART握手模式，与行业标准UART配合使用以提供串行数据传输。

为提高精度，该器件将翻转误差降至小于1个计数，并将零读数漂移降至小于1μV/°C。ICL7109具有低功耗和输入偏置电流，在许多数据采集系统中为模拟多路复用提供了一种具有吸引力、每通道一个的低成本替代方案。

Maxim在ICL7109中添加了一个零积分器相位，消除了超量程残留、“串扰”和迟滞效应。Maxim还增强了ICL7109的电流源能力，使其能够快速驱动微处理器总线上常见的大电容。

应用

• 电流
• 流量
• 功耗
• 压力
• 电阻
• 速度
• 温度
• 电压
• 重量
