ADI亚德诺 AD4032-24 产品介绍
2026-03-09
0次
特性
- 高性能
- 吞吐速率：2个MSPS (AD4030-24)或500 kSPS (AD4032-24)选项
- INL：±0.9 ppm（最大值，−40°C至+125°C）
- SNR：108.4 dB（典型值）
- THD：-127 dB（典型值）
- NSD：−169 dBFS/Hz（典型值）
- 低功耗
- 30 mW (2 MSPS)
- 10 mW（500 kSPS时）
- 3 mW（10 kSPS时）
- Easy Drive™ 特性降低了系统复杂性
- 直流输入具有1.2 μA低输入电流
- 宽输入共模范围：−(1/128) × VREF至+(129/128) × VREF
- 灵活的外部基准电压范围：4.096 V至5 V
- 集成2 µF旁路电容的高精度集成基准电压源缓冲器
- 具有高达216抽取率的可编程模块平均滤波器
- 扩展样本分辨率高达30位
- 超量程和同步位
- 灵活的SPI数字接口
- 1个、2个或4个SDO通道支持较慢的SCK
- 回波时钟模式可简化使用数字隔离器
- 兼容1.2 V至1.8 V逻辑

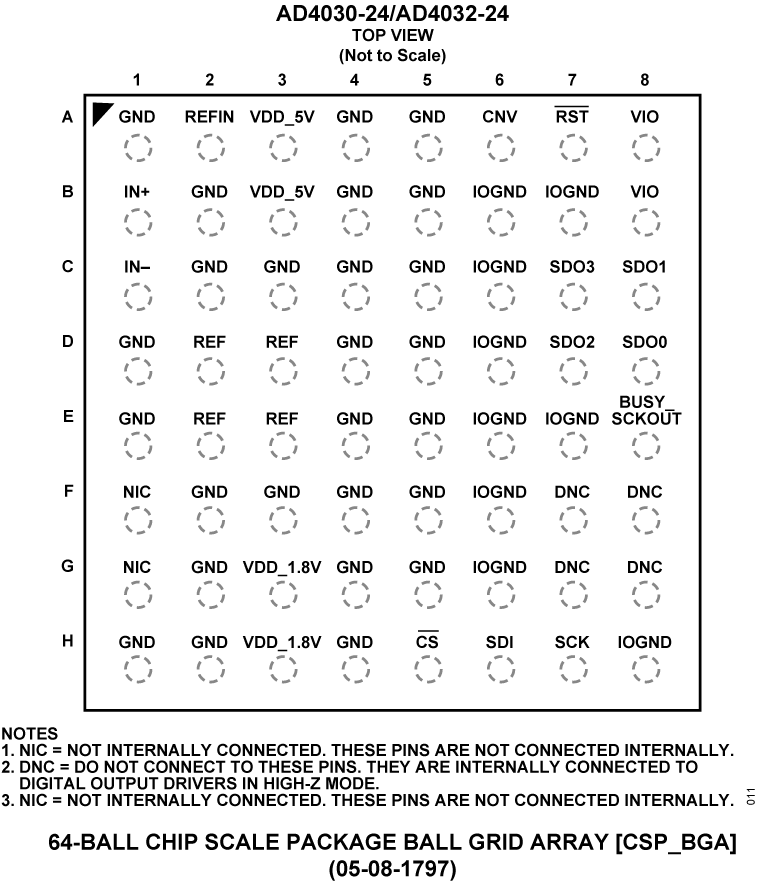

- 采用7 mm × 7 mm 64引脚CSP_BGA封装，内部电源和基准电容有助于缩减系统尺寸
产品详情和应用

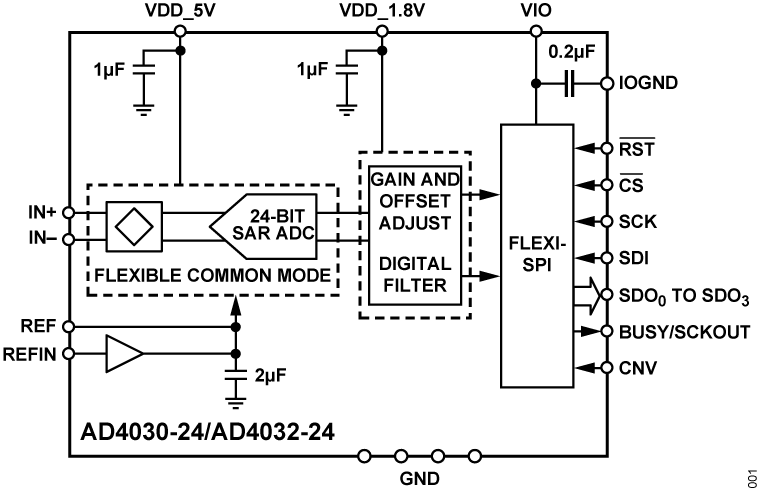

AD4030-24/AD4032-24是2 MSPS或500 kSPS逐次逼近寄存器(SAR)模数转换器(ADC)，具有Easy Drive™特性。AD4030-24/AD4032-24具有保证最大±0.9 ppm的积分非线性(INL)和24位无失码，在−40°C至+125°C时可实现出色的精度。图1显示了AD4030-24/AD4032-24的功能架构。
低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用5V基准电压源时，AD4030-24/AD4032-24提供109 dB的典型动态范围。低噪底支持需要较小增益和较低功耗的信号链。具有可编程抽取率的模块平均滤波器可将动态范围提高至高达155.5 dB。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个±VREF范围，从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性，可提供广泛的AD4030-24/AD4032-24兼容型模拟前端元件选择。支持单端和差分信号。
灵活的多功能Flexi-SPI串行外设接口(SPI)简化了主机处理器和ADC集成。宽数据时钟窗口、多个SDO通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz，同时在2 MSPS或500 kSPS的采样速率下工作。回波时钟模式和ADC主机时钟模式放宽了时序要求并简化了数字隔离器的使用。
AD4030-24/AD4032-24的7 mm × 7 mm、64引脚CSP_BGA封装集成了所有关键电源和基准旁路电容，缩小了尺寸，减少了系统元件数，同时降低了对电路板布局的敏感性。
应用
- 自动测试设备
- 数字控制环路
- 医疗仪器
- 地震学
- 半导体制造
- 科学仪器
