ADI亚德诺_AD7277_产品介绍

ADI亚德诺 AD7277 产品介绍

2026-03-09 0次

特性

高呑吐量： 3 MSPS
额定电压(V_DD )：2.35 V至3.6 V
功耗：12.6 mW（3 MSPS，3 V电源）
宽输入带宽信噪比(SNR)：70 dB（1 MHz输入频率）
灵活的功耗/串行时钟速度管理

无流水线延迟
温度范围： -40℃至+125℃
欲了解更多特性，请参考数据手册。

产品详情和应用

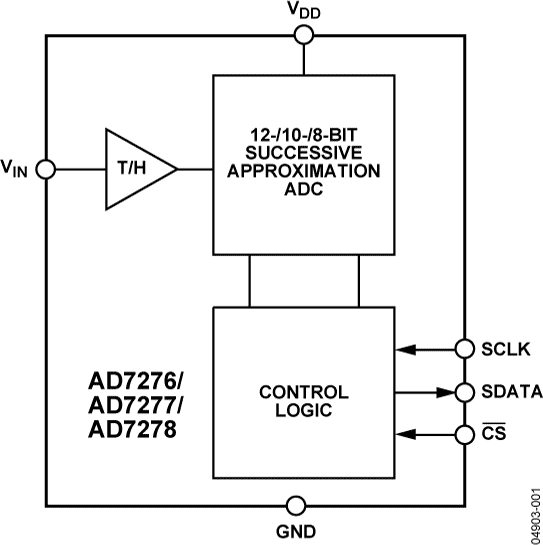

AD7277是一种10位高速、低功耗的逐次逼近型ADC。采用单电源工作，电源电压为2.35 V至3.6 V，最高吞吐速率可达3 MSPS。这些器件均内置低噪声、宽带宽采样保持放大器，可处理55 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

AD7277采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。

基准电压从V_DD获得，从而为ADC提供较宽的动态输入范围。因此，其模拟输入范围为0至V_DD。转换速率取决于SCLK。

产品特色

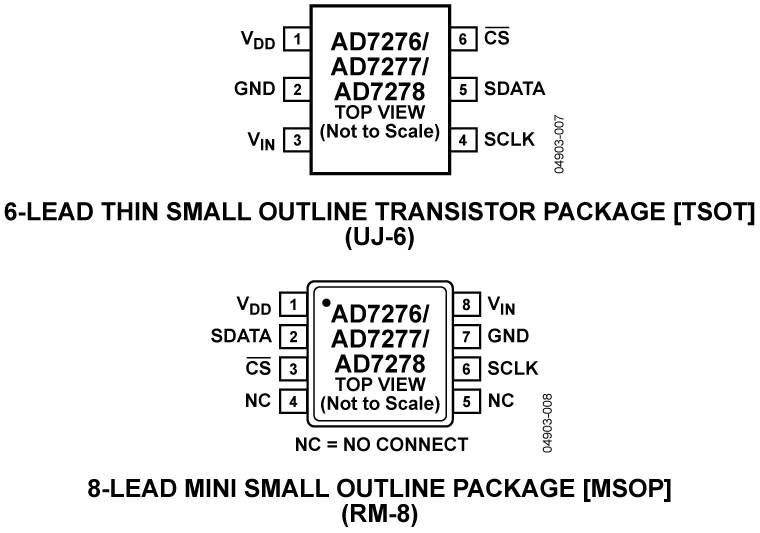

3 MSPS ADC，采用6引脚TSOT封装

AD7476/AD7477/AD7478和AD7476A/AD7477A/ AD7478A引脚兼容

高吞吐量、低功耗

灵活的功耗/串行时钟速度管理。低吞吐量时功效比极高

基准电压从电源获得

无流水线延迟。这些器件采用标准逐次逼近型ADC，通过CS输入与一次性转换控制可实现对采样时间的精确控制。
