特性

• 500ksps 吞吐速率
• ±2LSB INL (最大值)
• 保证 16 位，无漏失码

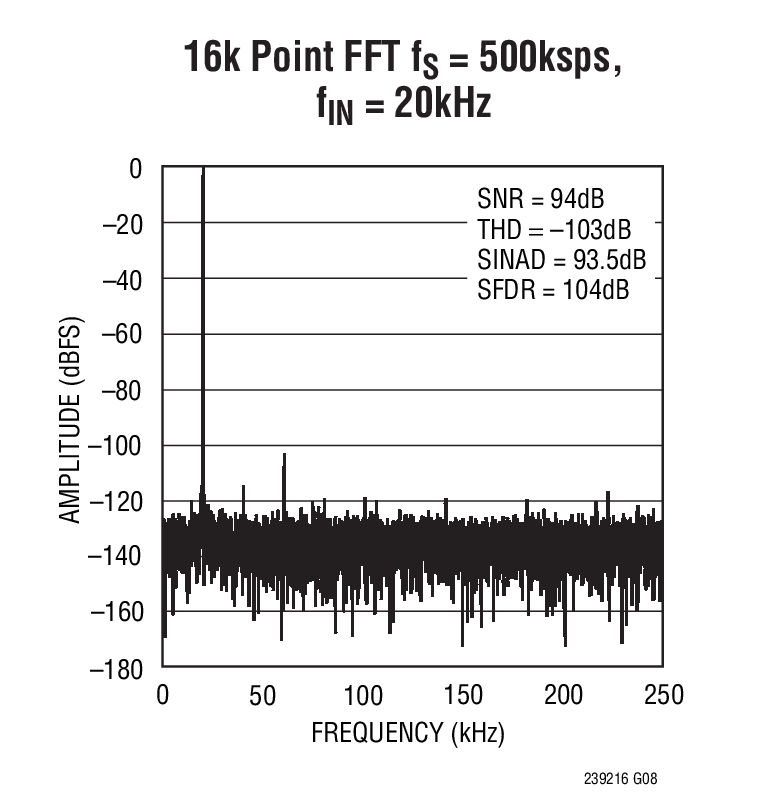

• 94dB SNR (典型值)，在 f_IN = 20kHz
• 保证操作至 125ºC
• 单 5V 电源
• 1.8V 至 5V I/O 电压
• 110mW 功耗
• ±4.096V 差分输入范围
• 内部基准 (最大值为 20ppm/ºC)
• 无流水线延迟，无周期延迟
• 并行和串行接口
• 内部转换时钟

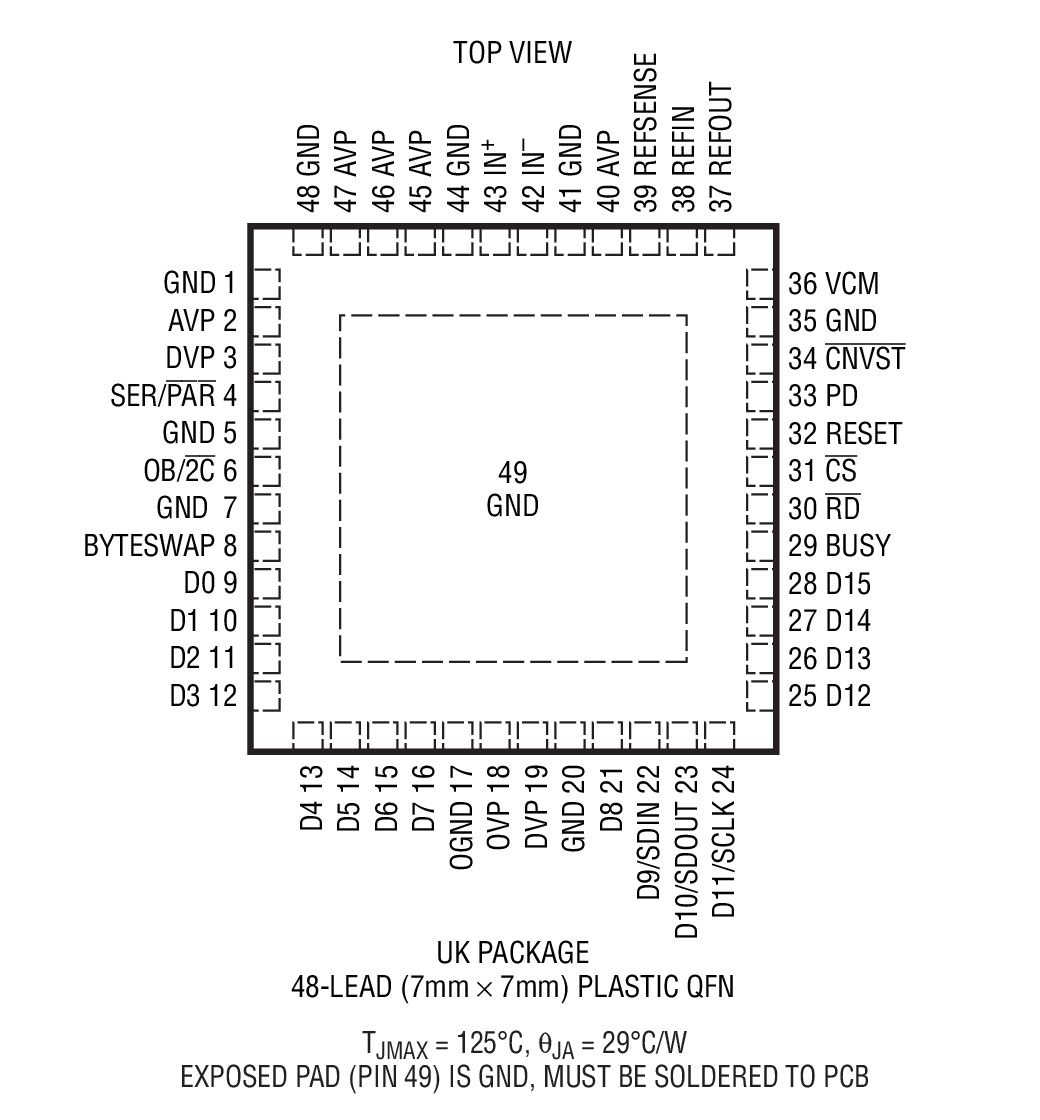

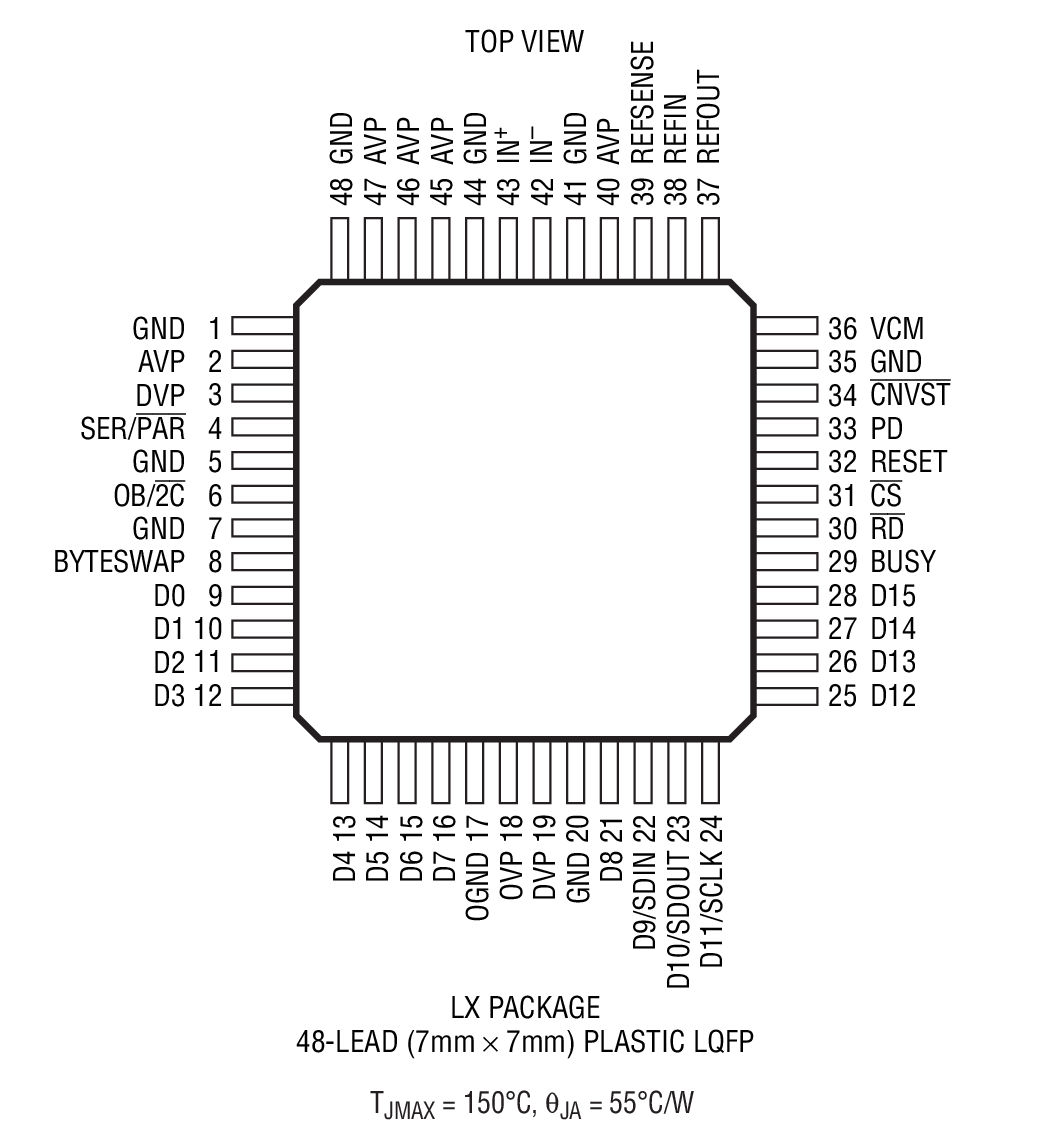

• 48 引脚 7mm x 7mm LQFP 和 QFN 封装

产品详情和应用

LTC^®2392-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2392-16 采用单 5V 工作电源，支持一个很大的 ±4.096V 全差分输入范围，因而非常适合于那些要求最大动态范围的高性能应用。LTC2392-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 94dB SNR (典型值)。

LTC2392-16 内置了一个具 0.5% 保证初始准确度和 ±20ppm/ºC (最大值) 温度系数的精准内部基准。LTC2392-16 在并行和串行接口模式中均实现了 500ksps 的快速吞吐速率 (无周期延迟)，因而使其成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。在 500ksps 吞吐速率下，LTC2392-16 仅消耗 110mW。同时，为了进一步地降低待用期间的功率，该器件还提供了打盹和睡眠断电模式。

• 医疗成像
• 高速数据采集
• 数字信号处理
• 工业过程控制
• 仪表
• ATE (自动测试设备)
