特性

• 2.7V至5.5V单电源供电
• 低功耗
  • 85µA (50ksps)
  • 6µA (1ksps)
• 8通道单端或4通道差分输入(MAX1110)
• 4通道单端或2通道差分输入(MAX1111)
• 内部采样/保持；采样速率：50kHz
• 2.048V内部基准电压源
• SPI/QSPI/MICROWIRE兼容型串行接口
• 软件可配置的单极性或双极性输入
• 总不可调整误差
  • ±1 LSB（最大值）
  • ±0.3 LSB（典型值）

产品详情和应用

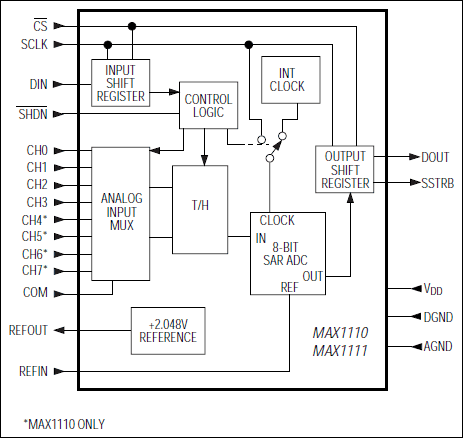

MAX1110/MAX1111低功耗、8位、8通道模数转换器(ADC)具有内部采样/保持功能、基准电压源、时钟和串行接口。它们采用2.7V至5.5V单电源供电，在以高达50ksps的速率采样时电流消耗仅为85µA。MAX1110的8个模拟输入和MAX1111的4个模拟输入可通过软件配置，支持单极性/双极性和单端/差分工作模式。

使用内部时钟或外部串行接口时钟可执行逐次逼近转换。满量程模拟输入范围由2.048V内部基准电压或外部施加的1V至V_DD基准电压决定。4线串行接口与SPI^™、QSPI^™和MICROWIRE^™串行接口标准兼容。串行选通输出为中断驱动的处理器提供转换结束信号。

MAX1110/MAX1111具有软件可编程的2µA自动关断模式，可充分降低功耗。使用关断模式时，电源电流在1ksps速率下降至6µA，在10ksps速率下仅为52µA。还可以使用低电平有效SHDN输入引脚来控制关断。访问串行接口即可自动使器件上电。

MAX1110采用20引脚SSOP封装。MAX1111采用小型16引脚QSOP封装。

应用

• 4mA至20mA供电远程数据采集系统
• 手持式测量设备
• 医疗仪器
• 便携式数据记录
• 太阳能供电远程系统
• 系统诊断
