特性

产品详情和应用

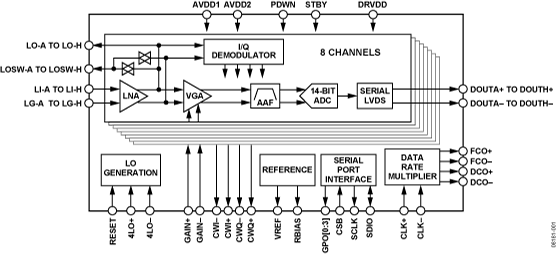

AD9277针对低成本、低功耗、小尺寸及易于使用的应用而设计。它内置八通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、抗混叠滤波器(AAF)、14位10 MSPS至50 MSPS模数转换器(ADC)以及具有可编程相位旋转的I/Q解调器。

每个通道均具有42 dB的可变增益范围、完全差分信号路径、有源输入前置放大器终端、最大52 dB的增益以及转换速率高达50 MSPS的ADC。通道专门针对动态范围与低功耗而优化，适合要求小封装尺寸的应用。

LNA具有单端转差分增益，可以通过SPI进行选择。增益为21.3 dB时，LNA输入噪声典型值为0.75 nV/√Hz；在最大增益下，所有通道的折合到输入端噪声为0.85 nV/√Hz。假设噪声带宽为15 MHz且LNA增益为21.3 dB，则输入信噪比(SNR)约为92 dB。在CW多普勒模式下，各LNA输出驱动一个I/Q解调器。各解调器具有16种相位设置，可以通过SPI实现独立可编程相位旋转。

AD9277要求采用LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。

为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟(DCO±)用于在输出端捕获数据，以及一个帧时钟(FCO±)触发器用于发送新输出字节信号。

各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式选项可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。TGC路径的功耗与可选ADC速度功耗模式成正比。

该ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到较佳、系统成本降至较低。数字测试码包括内置的固定码和伪随机码，以及通过串行端口接口输入的用户自定义测试码。

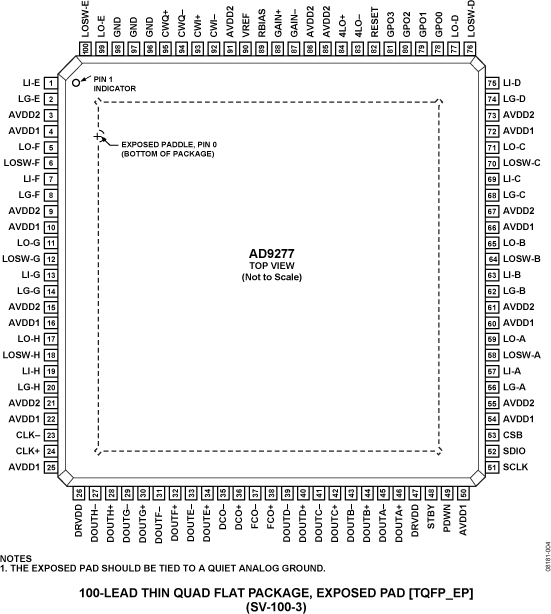

AD9277采用先进的CMOS工艺制造，提供16 mm × 16 mm、符合RoHS标准的100引脚TQFP封装，额定温度范围为−40°C至+85°C工业温度范围。

应用

• 医疗成像/超声
• 汽车雷达
