ADI亚德诺_AD7400_产品介绍

ADI亚德诺 AD7400 产品介绍

2026-03-09 0次

特性

10 MHz时钟速率
二阶调制器
16位无失码
16位时INL典型值为±2 LSB
最大失调漂移为3.5 μV/°C
片内数字隔离器

片内基准电压源
低功耗工作：18 mA（最大值，5.25 V）
工作温度范围：-40℃至+105℃

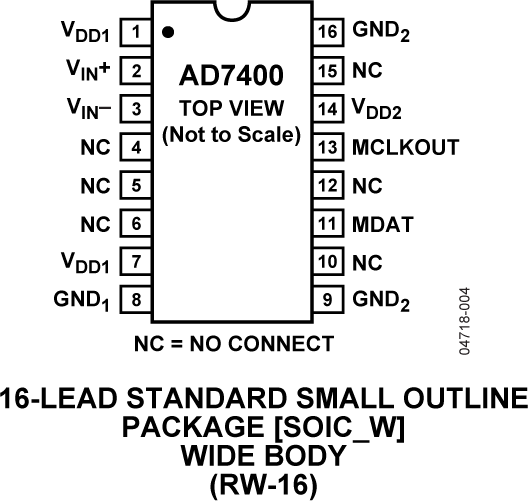

16引脚SOIC封装
欲了解更多特性，请参考数据手册

产品详情和应用

AD7400是一款二阶Σ-Δ调制器，采用ADI公司iCoupler^®技术的片内数字隔离，能将模拟输入信号转换为高速的1比特数据流。AD7400采用5V电源供电，可输入±200 mV的差分信号（满量程±320 mV）。模拟调制器对输入信号连续采样，因而无需外部采样保持电路。输入信息包含在数据率为10 MHz的输出流中，通过适当的数字滤波器可重构原始信息。串行I/O可采用5 V或3 V电源供电(V_DD2)。

串行接口采用数字式隔离。通过将高速CMOS工艺和单片空芯变压器技术结合在一起，较之传统光耦合器等其它器件来说，片内隔离能提供更加优异的工作特性。该器件内置片内基准电压。AD7400采用16引脚SOIC封装，工作温度范围为−40°C至+105°C。

我们还提供采用外部时钟的产品——AD7401。

应用

交流电机控制
数据采集系统
可替代ADC加光隔离器的方案
