特性

产品详情和应用

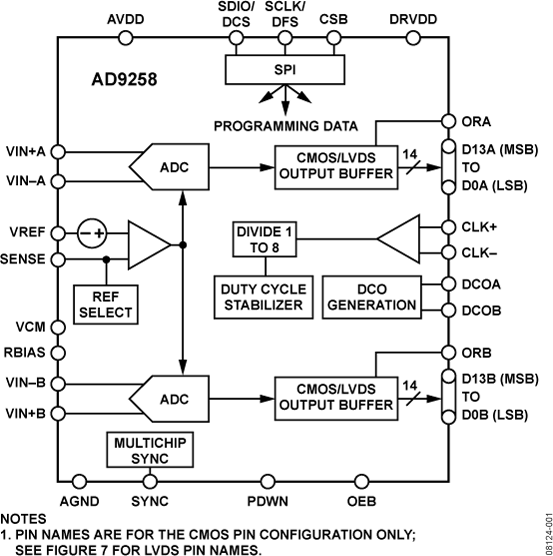

AD9258是一款双通道、14位 、125 MSPS模数转换器(ADC)，旨在支持需要高性能、低成本、小尺寸且具多功能性的通信应用。

这款双通道ADC内核采用多级 、 差分流水线架构 ， 并集成了输出纠错逻辑 。 每个ADC均具有宽带宽 、 差分采样保持模拟输入放大器 ， 支持用户可选的各种输入范围 。 集成基准电压源可简化设计 。 占空比稳定器可用来补偿ADC时钟占空比的波动 ， 使转换器保持出色的性能。

ADC输出数据可以直接路由至两个外部14位输出端口，这些输出可以设置为1.8 V CMOS或LVDS。

需要时，灵活的省电选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

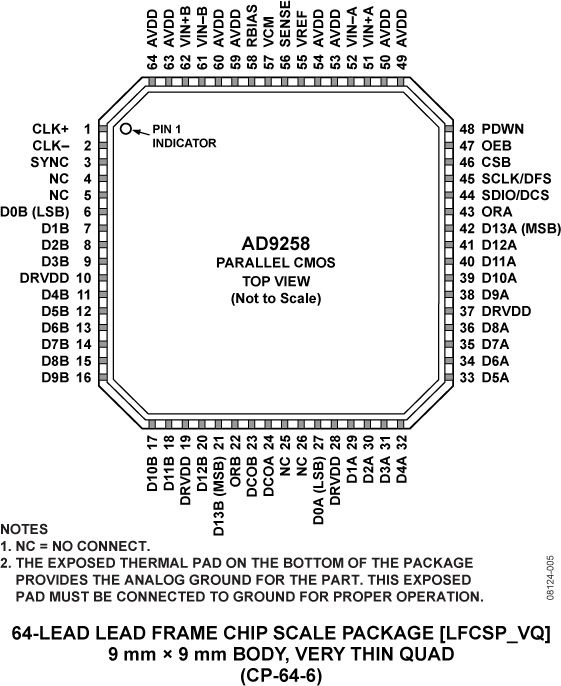

AD9258采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

1. 片内扰动选项可改善低功耗模拟输入信号的无杂散动态范围(SFDR)性能。
2. 专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
3. 采用1.8 V单电源供电，数字输出驱动器则采用独立电源供电，以支持1.8 V CMOS或LVDS输出。
4. 标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、节电模式、测试模式以及基准电压模式等。
5. 与AD9268引脚兼容，14位产品可轻松转换至16位产品。AD9258还与面向较低采样速率、低功耗应用的AD9251、AD9231和AD9204系列产品引脚兼容。

应用

• 通信
• 分集无线电系统
• 多模式数字接收机(3G)
  GSM, EDGE, WCDMA, LTE,
  CDMA2000, WiMAX, TD-SCDMA
• I/Q 解调系统
• 智能天线系统
• 通用软件无线电
• 宽带数据应用
• 超声设备
