ADI亚德诺 AD9680 产品介绍
2026-03-09
0次
特性
- JESD204B（子类1）编码串行数字输出
- 1 GSPS时每通道总功耗：1.65 W（默认设置）
- SFDR = 85 dBFS (340 MHz)，80 dBFS (1 GHz)
- SNR = 65.3 dBFS（340 MHz，AIN = −1.0 dBFS）；60.5 dBFS（1 GHz，AIN = -1.0 dBFS）
- ENOB = 10.8 位(10 MHz)
- DNL = ±0.5 LSB
- INL = ±2.5 LSB
- 噪声密度 = -154 dBFS/Hz (1 GSPS)
- 直流电源：1.25 V、2.5 V和3.3 V
- 无失码
- ADC内部基准电压源
- 灵活的输入范围
- AD9680-1000： 1.46 V p-p至1.94 V p-p（标称值1.70 V p-p）
- AD9680-500： 1.46 V p-p至2.06 V p-p（标称值2.06 V p-p）
- 可编程端接阻抗
- 400 Ω、200 Ω、100 Ω和50 Ω差分
- 2 GHz可用模拟输入全功率带宽
- 95 dB通道隔离/串扰
- 幅度检测位支持实现高效AGC
- 每通道2个集成式宽带数字处理器
- 12位NCO，最多4个级联半带滤波器
- 差分时钟输入
- 整数时钟分频值：1、2、4或8
- 灵活的JESD204B通道配置
- 小信号扰动
产品详情和应用

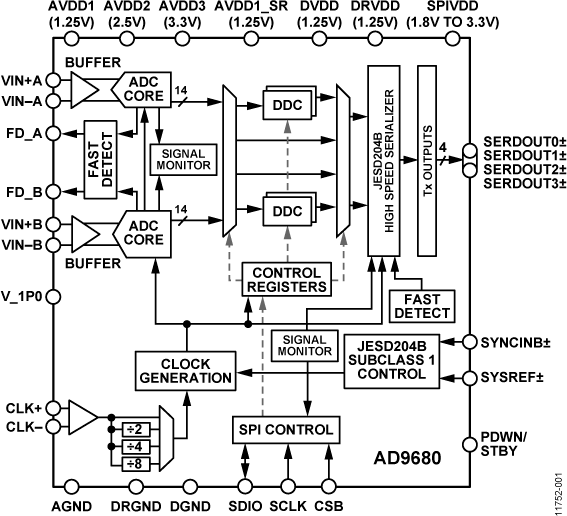

AD9680是一款双通道、14位、1 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达2 GHz的宽带模拟信号采样。 AD9680针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。
这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。
模拟输入和时钟信号均为差分输入信号。各ADC数据输出内部连接到两个数字下变频器(DDC)。各DDC最多由五个级联信号处理级组成：12位频率转换器(NCO)以及四个半带抽取滤波器。默认会旁路DDC。
除了DDC模块，AD9680还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。
用户能将子类1 JESD204B高速串行输出配置为1、2或4通道，具体取决于DDC配置和接收逻辑器件的可接受通道速率。 通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持。
AD9680具有灵活的掉电选项，在需要时可以明显降低功耗。 这些特性均可通过1.8 V 至3.3 V三线式SPI进行编程。
AD9680采用64引脚无铅LFCSP封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。 该产品受美国专利保护。
产品聚焦
- 较宽的全功率带宽，支持高达2 GHz的IF信号采样。
- 提供可编程输入端的缓冲输入，简化了滤波器设计和实施。
- 四个集成式宽带抽取滤波器和数控振荡器(NCO)模块支持多频段接收器。
- 灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。
- 可编程快速超量程检测。

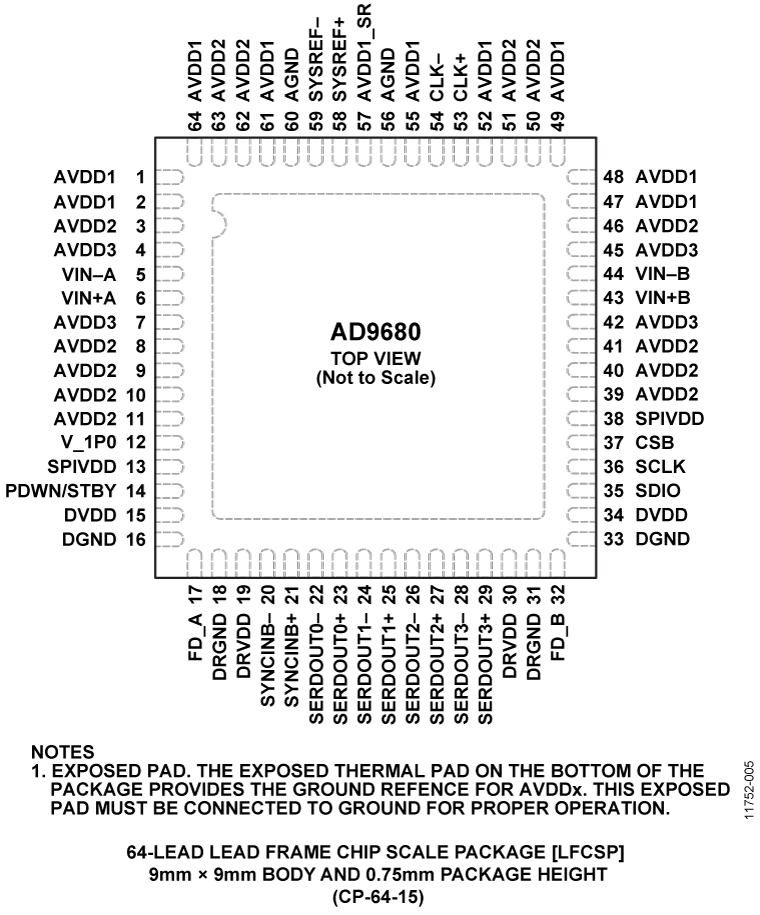

- 9mm x 9mm 64引脚LFCSP封装
应用
- 通信
- 分集多频段、多模数字接收器
3G/4G、TD-SCDMA、W-CDMA、GSM、LTE - 通用软件无线电
- 超宽带卫星接收器
- 仪器仪表
- 雷达
- 信号情报(SIGINT)
- DOCSIS 3.0 CMTS上游接收路径
- HFC数字反向路径接收器
