特性

产品详情和应用

AD9260是一款16位、高速过采样模数转换器（ADC），在宽带宽上可提供出色的动态范围。它采用先进的CMOS工艺制造，借助兼具Σ-Δ型转换器与流水线转换器技术优势的专有技术，能够以8X过采样率实现高动态范围。

AD9260是一款开关电容型ADC，标称满量程输入范围为4V。它提供差分输入，对共模信号的共模抑制为60dB。各差分输入的信号范围为以2.0 V共模电平为中心的+/-1V。

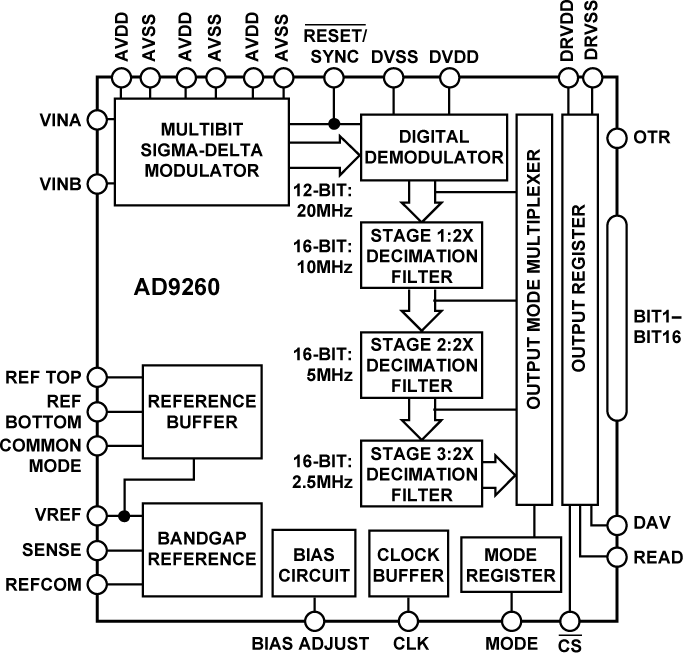

该器件配置片内抽取滤波器，可获得较高性能和灵活性。一系列三级半带FIR滤波器可提供8X抽取滤波，阻带衰减为85 dB，通带纹波为0.004 dB。用户可以通过片上数字多路复用器访问各级抽取滤波器中的数据。片内可编程基准电压源和基准电压缓冲放大器经过配置，可获得较高的精度和灵活性。也可以选用外部基准电压，以满足用户的直流精度与漂移具体要求。

AD9260采用+5V单电源供电，典型功耗为550 mW。该器件提供功耗调节电路，以较低的时钟频率和数据速率工作时，功耗可以降至150mW。AD9260采用44引脚MQFP封装，额定温度范围为工业温度范围。
