特性
- 1.8 V电源供电
- 低功耗:每通道122 mW(125 MSPS),功率选项可调整
- SNR = 74 dBFS(至Nyquist频率);无杂散动态范围(SFDR):91 dBc (70 MHz)
- 微分非线性(DNL)= ±0.65 LSB(典型值);积分非线性(INL):±1.5 LSB(典型值)
- 串行LVDS(ANSI-644,默认)、低功耗,缩小范围选项(类似于IEEE 1596.3)
- 650 MHz全功率模拟带宽
- 2 V p-p输入电压范围
- 串行端口控制
- 全芯片及单一通道省电模式
- 灵活的位定向
- 生成内置及用户自定义数字测试码
- 时钟分频器
- 可编程输出时钟与数据对准
- 可编程输出分辨率
- 待机模式
- 通过AEC-Q100汽车应用认证
产品详情和应用

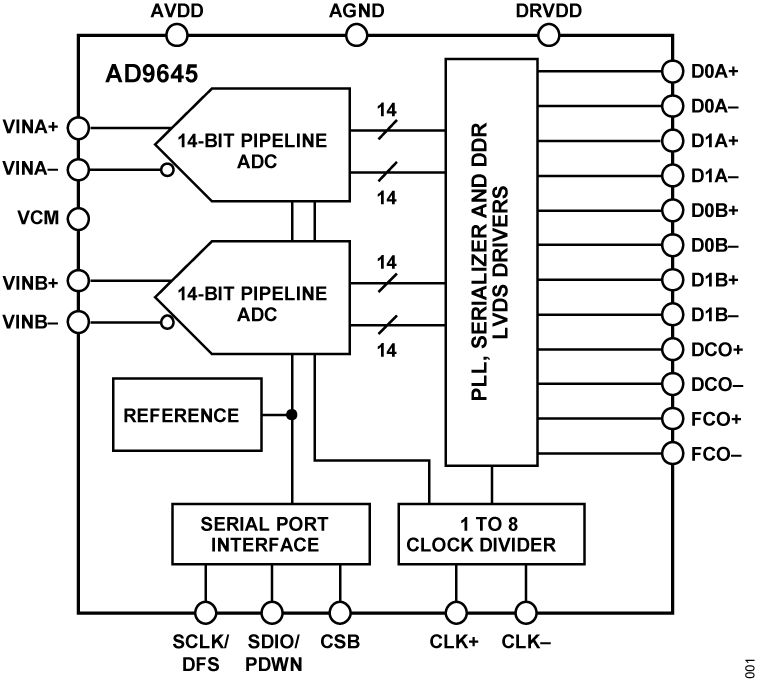

AD9645是一款双通道、14位、80 MSPS/125 MSPS模数转换器(ADC),内置片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS,具有杰出的动态性能与低功耗特性,对小封装尺寸的应用很有意义。
该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号,以便充分发挥其工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。
为获得合适的LVDS串行数据速率,该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据,以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持各通道单独进入省电状态,完全掉电模式下的典型功耗低于2 mW。该ADC提供多种功能特性,可使器件的灵活性达到最佳、系统成本最低,例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码,以及通过串行端口接口(SPI)输入的用户自定义测试码。

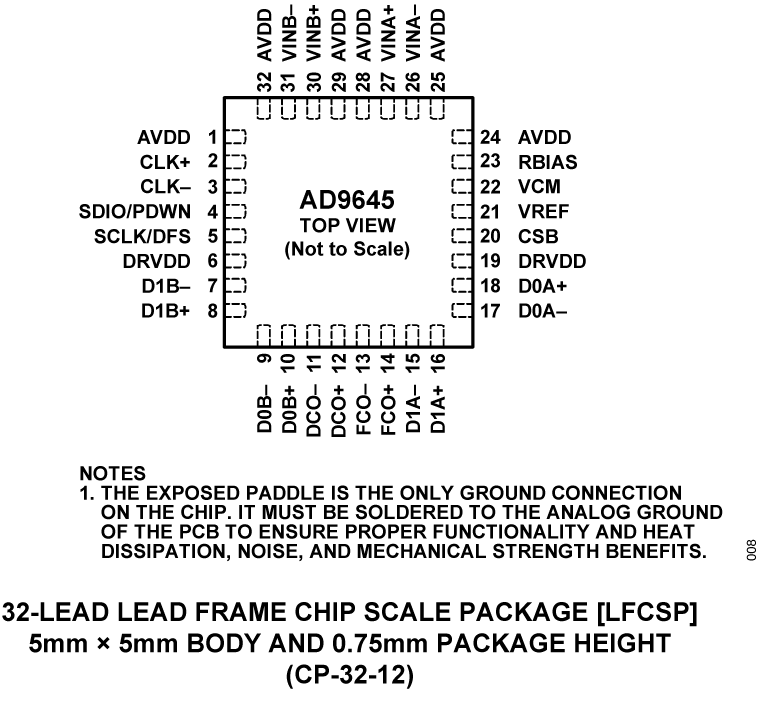

AD9645采用符合RoHS标准的32引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
产品特色
- 小尺寸。一个节省空间的小型封装中集成两个ADC。
- 低功耗。每通道122 mW(125 MSPS,功率选项可调整)。
- 与AD9635(双通道12位ADC)引脚兼容。
- 易于使用。数据时钟输出(DCO)的工作频率高达500 MHz,支持双倍数据速率(DDR)操作。
- 使用灵活。SPI控制提供丰富灵活的特性,可满足各种特定系统的需求。
应用
- 通信
- 分集无线电系统
- 多模式数字接收器
- GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
- I/Q解调系统
- 智能天线系统
- 宽带数据应用
- 电池供电仪表
- 手持式示波器
- 便携式医疗成像和超声设备
- 雷达/LIDAR
