特性

• 较高的直流/交流精度，提高测量质量
  • 18位分辨率，无失码
  • 500ksps吞吐率，无流水线延时/延迟
  • 93.8dB SNR和-105dB THD @ 10kHz
  • 1.7 LSB_RMS转换噪声
  • ±0.6 LSB DNL (典型值)和±2 LSB INL (典型值)
• 高度集成ADC节省成本和空间
  • ±7ppm/°C内部基准
  • 内部基准缓冲器
• 宽电源范围和低功耗，简化电源设计
  • 5V模拟电源
  • 2.3V至5V数字电源
  • 500ksps下使用外部基准时的功耗仅为23.6mW
  • 关断模式下耗流仅为10µA
• 支持多种行业标准的串口以及小型封装，减小整体尺寸
  • SPI/QSPI™/MICROWIRE^®/DSP兼容串口
  • 3mm x 3mm、微小、12引脚、TDFN封装

产品详情和应用

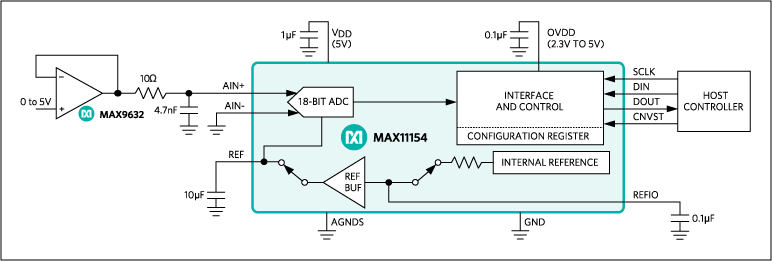

MAX11154 18位、500ksps、SAR ADC具有优异的交流和直流性能，支持单极性输入范围，具有小尺寸、内置基准等特性。MAX11154集成可选的内部基准和缓冲器，节省附加成本和空间。

ADC的典型SNR为93.8dB，典型THD为-105.8dB。器件保证18位无失码和±2 LSB INL (典型值)。

MAX11154通过SPI兼容串口通信，工作在2.5V、3V、3.3V或5V逻辑电平。串行接口能够以菊链形式连接多个ADC，用于多通道应用；器件提供“忙”指示选项，简化系统同步和定时。

MAX11154采用12引脚、3mm x 3mm、TDFN封装，工作在-40°C至+85°C温度范围。

应用

• 自动测试设备
• 数据采集系统
• 工业控制系统/处理控制
• 医疗仪表
