ADI亚德诺 AD7622 产品介绍

2026-03-09 0次

特性

吞吐量
- 2 MSPS（宽带warp和warp模式）
- 1.5 MSPS（正常模式）
积分非线性（INL）：典型值±0.5 LSB，最大值±1.5 LSB（FSR为±23 ppm）
16位分辨率、无失码
动态范围：典型值92.5 dB
信纳比：最小值91 dB
（20 kHz, V_REF = 2.5 V时）
总谐波失真：典型值−115 dB（20 kHz，V_REF= 2.5 V时)

2.048 V内部基准电压：典型漂移量为8 ppm/°C；TEMP输出
差分输入范围：±V_REF （V_REF 最高为2.5 V）
无流水线延迟（SAR架构）
并行（16位或8位总线）和串行5 V/3.3 V/2.5 V接口
SPI^®/QSPI^™/MICROWIRE^™/DSP 兼容
采用2.5 V单电源供电

产品详情和应用

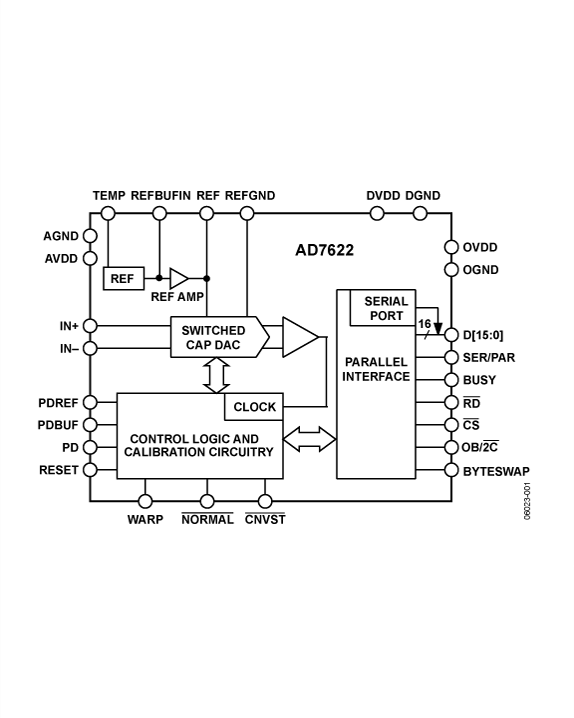

AD7622是一款16位、2 MSPS、电荷再分配SAR型、全差分模数转换器（ADC），采用2.5 V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源（和缓冲）、纠错电路，以及串行和并行系统接口端口。它具有两种极高采样速率模式（宽带warp模式和warp模式）和一种快速模式（正常模式），后者适用于异步速率应用。AD7622经过出厂硬件校准和测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比(SNR)等交流参数也合乎要求。AD7622只提供无铅封装，工作温度范围为−40°C至+85°C。

应用

医疗仪器
高速数据采集/高动态数据采集
数字信号处理
频谱分析
仪器仪表
通信
自动测试设备
