ADI亚德诺 AD7982 产品介绍

2026-03-09 0次

特性

18位分辨率、无失码
吞吐速率：1 MSPS
低功耗 :
4 mW（1 MSPS，仅VDD）
7 mW（1 MSPS，总功耗）
70 μW (10 kSPS)
积分非线性(INL)：典型值±1 LSB，最大值±2 LSB
动态范围：99 dB

真差分模拟输入范围：±V_REF
0 V至VREF（VREF在2.5 V至5.0 V之间）
可使用任一输入范围

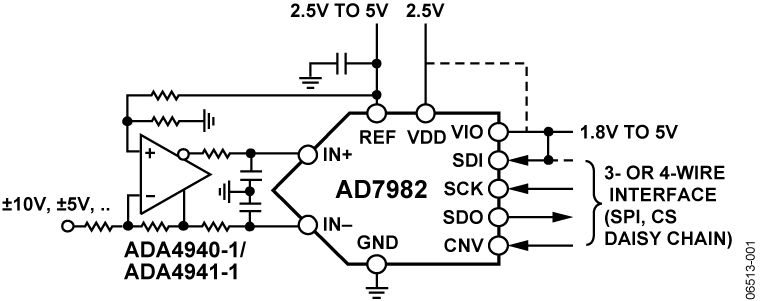

可采用ADA4941轻松驱动
无流水线延迟
采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
串行接口：
SPI^®/QSPI^™/MICROWIRE^™/DSP兼容
以菊花链形式连接多个ADC，并能提供繁忙指示
10引脚封装：MSOP（MSOP-8尺寸）和3 mm × 3 mm QFN (LFCSP)（SOT-23尺寸）

产品详情和应用

AD7982是一款18位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、18位采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7982对IN+与IN-引脚之间的电压差进行采样，这两个引脚上的电压摆幅通常在0 V至V_REF之间、相位相反。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。通过独立电源VIO，该器件可与1.8V、2.5V、3V和5V逻辑兼容。

AD7982采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。

应用

电池供电设备

数据采集系统

医疗仪器

地震数据采集系统

数据手册, Rev. A, 10/07
