ADI亚德诺 AD9446 产品介绍
2026-03-09
0次
特性
- 保证100 MSPS的采样速率(AD9446-100)
- 信噪比(SNR)：83.6 dBFS
（输入频率30 MHz、3.8 V p-p输入、80 MSPS） - 信噪比(SNR)：82.6 dBFS
（输入频率30 MHz、3.2 V p-p输入、80 MSPS） - 无寄生动态范围(SFDR)：89 dBc
（输入频率30 MHz、3.2 V p-p输入、80 MSPS） - 双频SFDR：95 dBFS
（9.8 MHz和10.8 MHz，100 MSPS） - 均方根抖动：60 fsec
- 出色的线性度
微分非线性（DNL）= ±0.4 LSB（典型值）
积分非线性（INL）= ±3.0 LSB（典型值） - 2.0 V p-p至4.0 V p-p差分满量程输入
- 模拟输入缓冲
- LVDS输出（ANSI-644兼容）或CMOS输出
- 数据格式选择(偏移二进制或二进制补码)
- 提供输出时钟
- 3.3 V和5 V电源供电
产品详情和应用

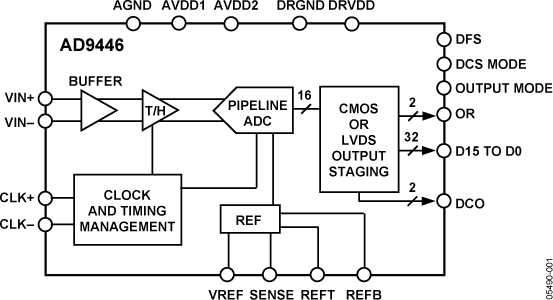

AD9446是一款16位单芯片模数转换器，内置跟踪保持电路， 专门针对高性能、小尺寸和易用性进行了优化。 该产品的采样速率高达100 MSPS，具有出众的信噪比(SNR)，适合采用基带中频(<100 MHz)的仪器仪表、医疗成像以及雷达接收机应用。
该ADC要求采用3.3 V和5.0 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。 无需外部基准电压源或驱动器件即可满足许多应用需求。 数据输出为LVDS兼容(ANSI-644)或CMOS兼容，且包括能降低短迹线所需总电流的方式。
同时提供一些可选特性，供用户按照工作条件进行不同的选择，包括选择数据格式和输出数据模式。

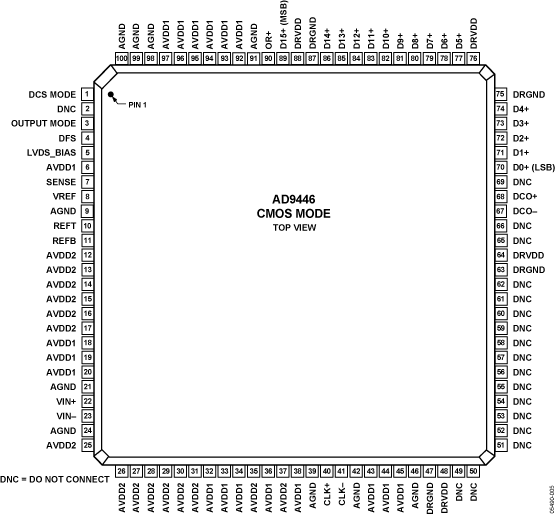

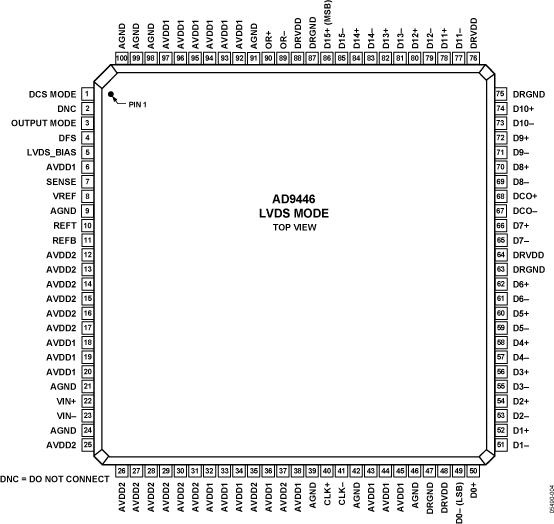

AD9446采用100引脚表面贴装塑料封装(100引脚TQFP/EP)，额定温度范围为−40℃至+85℃工业温度范围。
产品特色
1. 真16位线性度。
2. 高性能： 出众的基带中频信噪比(SNR)性能，适用于数据采集、仪器仪表、核磁共振成像以及雷达接收机。
3. 易于使用： 片内基准电压源和高输入阻抗采样保持； 输出时钟简化了数据采集。
4. 采用100引脚TQFP/EP无铅封装。
5. 时钟占空比稳定器(DCS)在较宽的时钟脉冲宽度范围仍保持ADC的整体性能。
6. OR(超量程)输出可提示超过选定输入范围的信号。
