特性

产品详情和应用

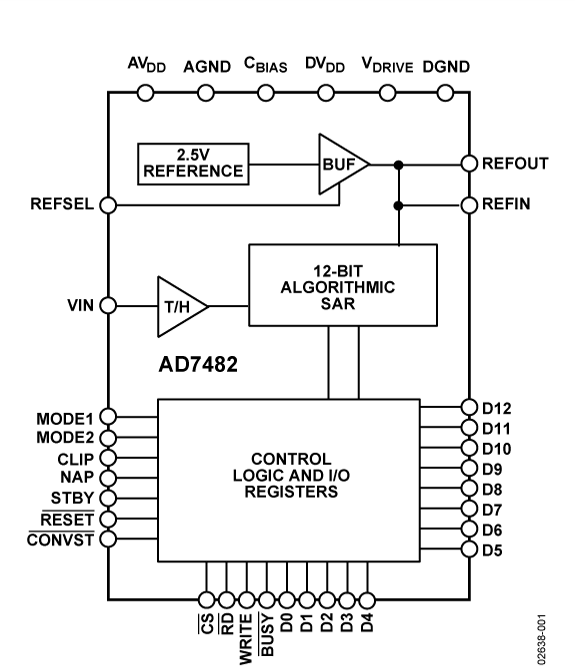

AD7482是一款12位高速、低功耗逐次逼近型ADC，配有一个并行接口，最高呑吐量可达3 MSPS。该器件内置一个低噪声、宽带宽采样-保持放大器，可处理40 MHz以上的输入频率。

转换过程是一种专有的逐次逼近算法技术，因此不存在流水线延迟。输入信号采样以及转换启动均在CONVST信号的下降沿进行。转换过程通过内部调整振荡器进行控制。接口则通过标准并行信号线实现，使该器件可与微控制器和DSP直接兼容。

AD7482具有出色的交流和直流性能规格。工厂调整技术为高直流精度提供了保障，成就了极低的INL、偏移量和增益误差。

该器件采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。正常工作模式下的功耗为90 mW。提供两种省电模式：一种是睡眠模式，使基准电路保持激活状态，以便快速上电启动，这种模式下的功耗为2.5 mW；另一种是待机模式，功耗仅为10 µW。

AD7482采用一个2.5 V的片内基准电压，也可采用2.5 V的外部基准电压源。模拟输入范围为0 V至2.5 V，但通过偏移功能可将输入范围偏置±200 mV，这为用户设置信号范围的底端基准点带来了极大的灵活度，使用单电源运算放大器时也非常有用。

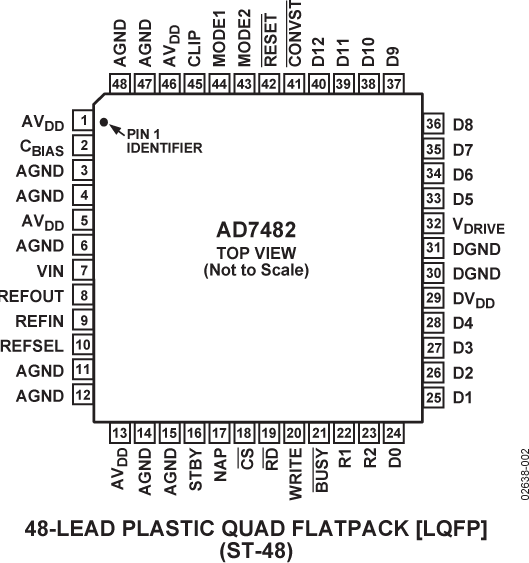

另外，AD7482还可通过第13位提供8%的超量程能力。因而，如果模拟输入范围偏离标称值不超过8%，用户仍然可以通过第13位精确表示信号。AD7482的电源电压为4.75 V至5.25 V，同时提供一个VDRIVE引脚，用户可用该引脚设置数字接口线的电平，此VDRIVE引脚的工作电压范围为2.7 V至5.25 V。该器件采用48引脚LQFP封装模式，额定工作温度范围为-40°C至+85°C。

数据手册, Rev. A, 9/08
