ADI亚德诺 AD9978 产品介绍

2026-03-09 0次

特性

双AFE通道
模拟和数字内核电源电压：1.8 V
串行数据输出、LVDS输出范围缩小
差分模拟输入

CDS或SHA配置（CDS旁路），增益：−3 dB、0 dB、+3 dB、+6 dB
6 dB至42 dB、10位可变增益放大器(VGA)
14位、65 MHz模数转换器(ADC)
具有可变电平控制功能的黑电平箝位
Precision Timing 内核：240 ps分辨率(65 MHz)

产品详情和应用

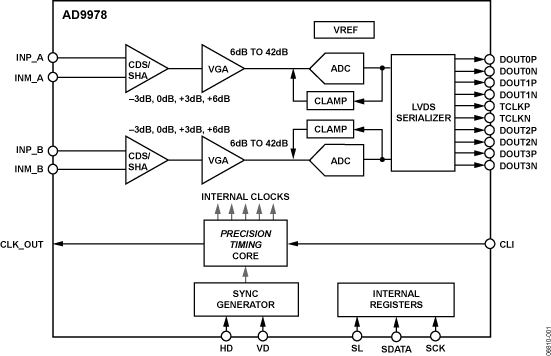

AD9978是一款高度集成的双通道CCD信号处理器，适合高速数码摄像机应用。每个通道均由带ADC转换功能的完整模拟前端组成，额定像素速率最高可达65 MHz。Precision Timing™ 内核允许对相关双采样器(CDS)和采样保持放大器(SHA)时钟进行调整；工作频率为65 MHz时，时钟分辨率为240 ps。AD9978还配有一个范围缩小的低压差分信号(LVDS)接口，用于双通道数据输出。

每个模拟前端均内置黑电平箝位、CDS、VGA以及一个65 MHz、14位ADC。编程使用三线式串行接口。

AD9978采用节省空间的6 mm × 6 mm、40引脚LFCSP封装，额定工作温度范围为−25°C至+85°C。

应用

数码摄像机

数码相机

数码复印机

多功能打印机

高速工业摄像机

数据手册，Rev. SpB，9/08
