ADI亚德诺 AD7665 产品介绍
2026-03-09
0次
特性
- 吞吐量
570 kSPS（Warp模式）
500 kSPS（正常模式） - 积分非线性（INL）：最大值±2.5 LSB（满量程的±0.0038%）
- 16位分辨率、无失码
- S/（N+D）：典型值90 dB（180 kHz时）
- 总谐波失真（THD）：典型值-100 dB（180 kHz时）
模拟输入电压范围：
双极性：±10 V、±5 V、±2.5 V
单极性：0 V至10 V、0 V至5 V、0 V至2.5 V
- 具有交流和直流两种规格
- 无流水线延迟
- 并行（8位和16位）和串行5 V/3 V接口
- SPI®/QSPI™/MICROWIRE™/DSP兼容
- 采用5 V单电源供电
- 功耗
典型值64 mW
15 µW（100 SPS时）
产品详情和应用

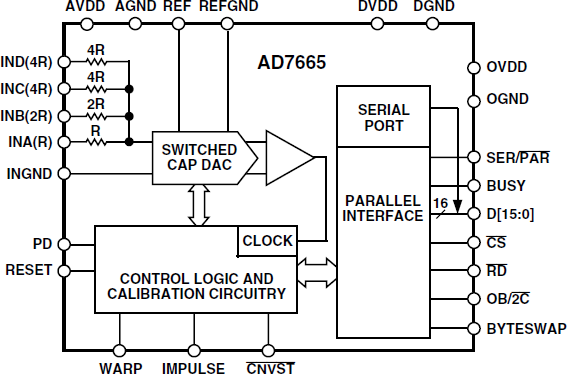

AD7665是一款基于Pulsar内核的16位、570 kSPS、电荷再分配SAR型模数转换器（ADC），采用5 V单电源供电。该器件内置一个16位高速采样ADC、一个电阻器输入标量（允许多种输入范围）、一个内部转换时钟、纠错电路，以及串行和并行系统接口。AD7665经过出厂硬件校准和全面测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比（SNR）和总谐波失真（THD）等交流参数也合乎要求。
该器件具有三种采样模式：极高采样速率模式（Warp模式）；快速模式（正常模式），适用于异步转换速率应用；低功耗模式（脉冲模式），适用于低功耗应用，其功耗与吞吐量呈比例关系。该器件使用ADI公司的0.6微米高性能CMOS工艺制造，采用48引脚LQFP封装，工作温度范围为-40°C至+85°C。
