ADI亚德诺 AD7960 产品介绍

2026-03-09 0次

特性

吞吐速率：5 MSPS
18位分辨率、无失码
信噪比(SNR)：99 dB
积分非线性(INL)：+/-0.8 LSB
差分非线性(DNL)：+/-0.5 LSB
真差分模拟输入电压范围：±4.096 V或±5 V

低功耗：39 mW
SAR架构
外部基准电压选项
串行LVDS接口

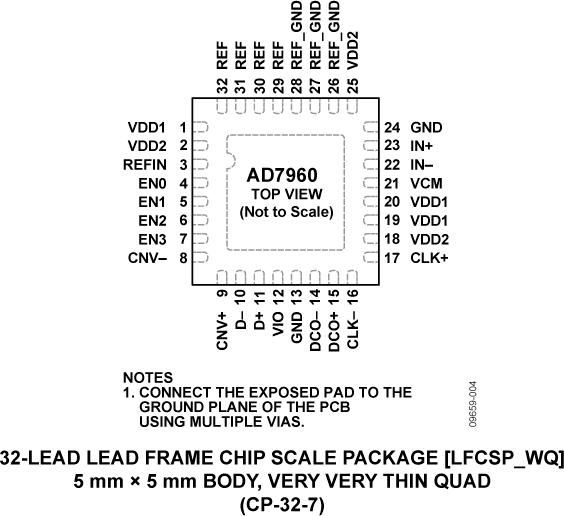

32引脚、5mm × 5mm LFCSP (QFN)封装
详情参见数据手册

产品详情和应用

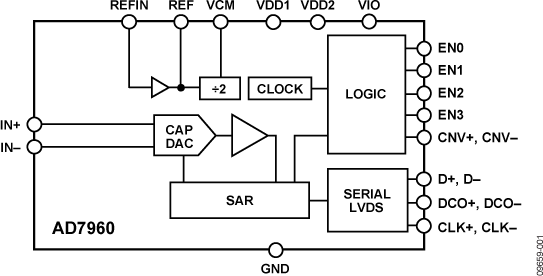

AD7960是一款18位、5 MSPS、电荷再分配逐次逼近型(SAR)模数转换器(ADC)。SAR架构提供无与伦比的噪声性能和线性度。AD7960集成了一个低功耗、高速18位采样ADC、一个内部转换时钟和一个内部基准电压源缓冲器。在CNV±边沿，AD7960对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V和4.096 V/5 V之间，相位相反。基准电压由外部施加于该器件。所有转换结果通过一个LVDS自时钟串行接口即可获得。

AD7960采用32引脚LFCSP (QFN)封装，工作温度范围为−40°C至+85°C。

应用

数字成像系统
数字X射线
计算机断层扫描
红外摄像头
MRI梯度控制
高速数据采集
光谱
测试设备
