ADI亚德诺 AD4681 产品介绍

2026-03-09 0次

特性

16 位 ADC 系列
双路同步采样
全差分模拟输入
吞吐转换率

对于 AD4680 为 1 MSPS
对于 AD4681 为 500 kSPS

SNR（典型值）

92.5 dB，V_REF = 3.3 V（外部）
100 dB 当 8 x OSR 且 RES = 1 时

片内过采样功能
分辨率提升功能
INL (最大值) 1.5 LSB
10 ppm/°C 时，内部基准电压源为 2.5 V
高速串行接口
工作温度范围 −40°C 至 +125°C

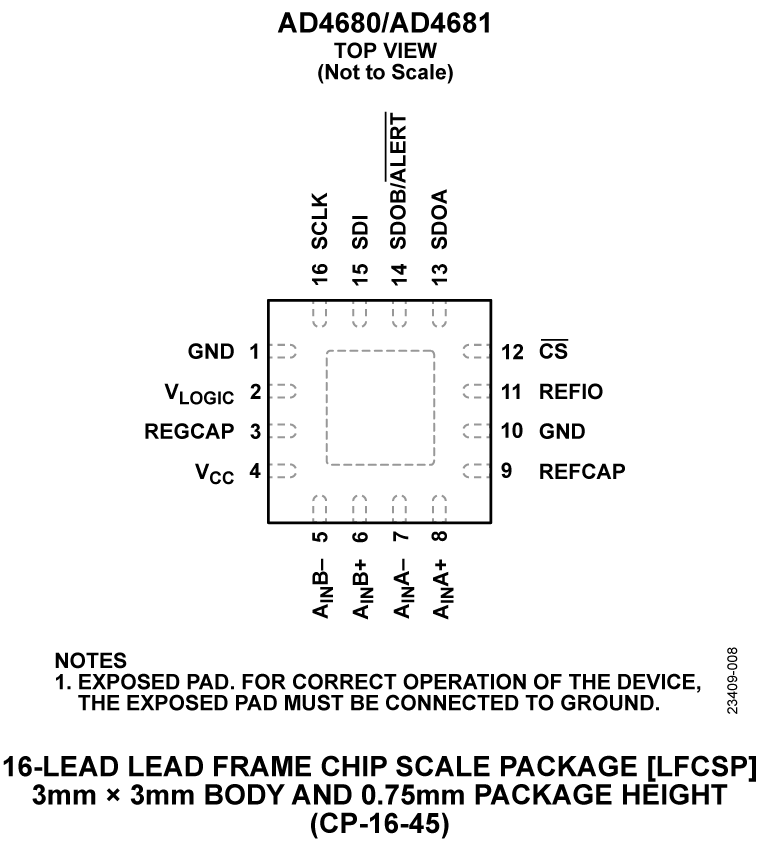

3 mm × 3 mm 16 引脚 LFCSP
宽共模范围
报警功能

产品详情和应用

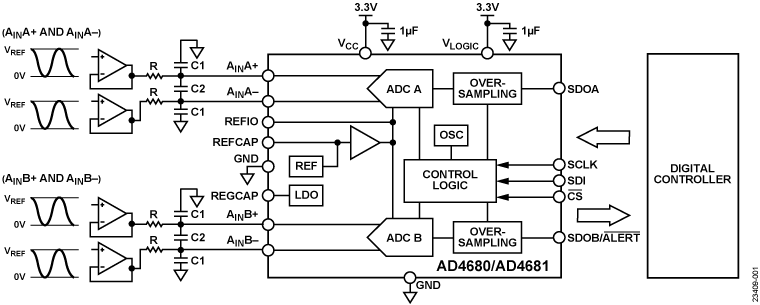

AD4680/AD4681 是 16 位、引脚兼容的双同步采样、高速、低功耗、逐次逼近寄存器 (SAR) 和模数转换器 (ADC) 系列，其工作电源电压为 3.0 V 至 3.6 V，AD4680 的吞吐量为 1 MSPS，而 AD4681 的吞吐量为 500 kSPS。模拟输入类型为差分，可接受宽的共模输入电压范围，并在 CS 的下降终端进行采样和转换。集成式片内过采样模块可以更低的带宽改善动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者，可以使用高达 3.3 V 的外部基准电压源。

转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 轻松连接。该套件使用单独的逻辑电源，并与 1.8 V，2.5 V，和 3.3 V 接口兼容。AD4680/AD4681 采用 16 引脚引线框芯片规模 (LFCSP) 封装，额定工作温度范围是 −40°C 至 +125°C 。

应用

电机控制位置反馈
电机控制电流检测
声纳
电源质量
数据采集系统
掺铒光纤放大器 (EDFA) 应用
同相 (I) 和正交 (Q) 解调
