特性

• 每个通道的输入范围可通过软件编程设置
• 单端输入范围：
  • 0至(3 × V_REF)/2、(-3 × V_REF)/2至0、0至3 × V_REF、-3 × V_REF至0、(±3 × V_REF)/4、(±3 × V_REF)/2、±3 × V_REF)
• 差分输入范围
  • (±3 × V_REF)/2、3 × V_REF、±6 × V_REF
• 8路单端或4路差分模拟输入(MAX1032)
• 4路单端或2路差分模拟输入(MAX1033)
• ±16.5V过压容限输入
• 内部或外部基准
• 115ksps最高采样速率
• +5V单电源供电
• 20/24引脚TSSOP封装

产品详情和应用

MAX1032/MAX1033是多量程、低功耗、14位逐次逼近型模数转换器(ADC)，采用+5V单电源供电，转换速率高达115ksps。独立的数字电源允许通过SPI™/QSPI™/MICROWIRE™兼容的串行接口与2.7V至5.25V系统连接。局部关断模式可将电源电流降至1.3mA (典型值)。完全关断模式则可将电源电流降至1µA (典型值)。

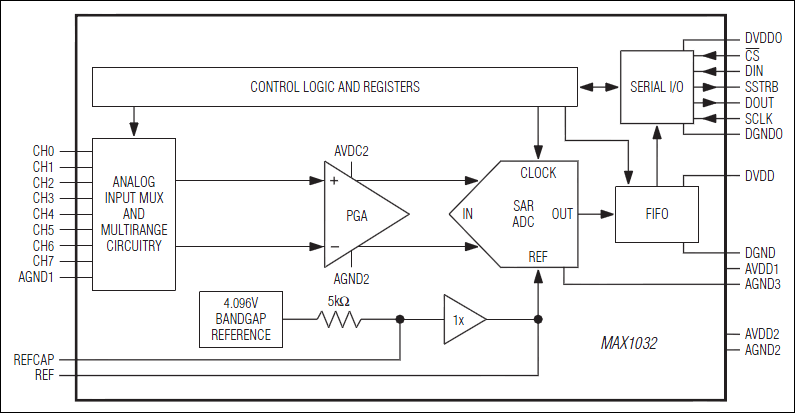

MAX1032提供8路(单端)或4路(真差分)模拟输入通道。MAX1033则具有4路(单端)或2路(真差分)模拟输入通道。每个模拟输入通道都可通过软件独立编程设置为7种单端输入范围(0至(3 × V_REF)/2、(-3 × V_REF)/2至0、0至3 × V_REF、-3 × V_REF至0、(±3 × V_REF)/4、(±3 × V_REF)/2、±3 × V_REF)和3种差分输入范围((±3 × V_REF)/2、3 × V_REF、±6 × V_REF)。

片上+4.096V基准可实现小巧、便利的ADC解决方案。MAX1032/MAX1033还可接受3.800V和4.136V之间的外部基准。

MAX1032提供24引脚TSSOP封装，MAX1033提供20引脚TSSOP封装。每款器件都工作在-40°C至+85°C温度范围内。

应用

• 航空电子
• 数据采集系统
• 工业控制系统
• 机器人技术
