特性

产品详情和应用

AD6677是一款11位、250 MSPS中频(IF)接收机，专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多天线系统而设计。

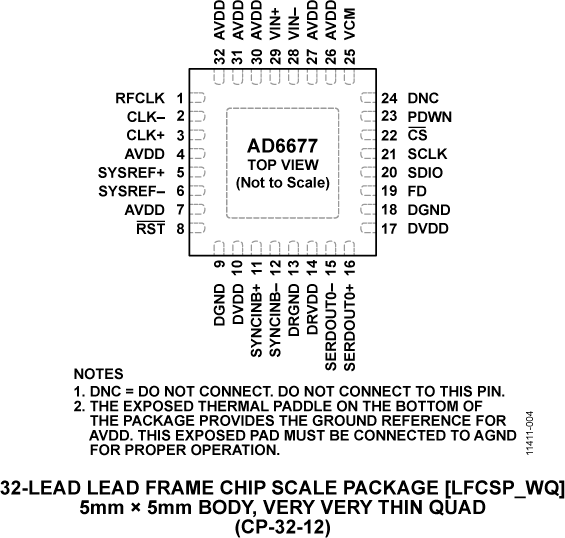

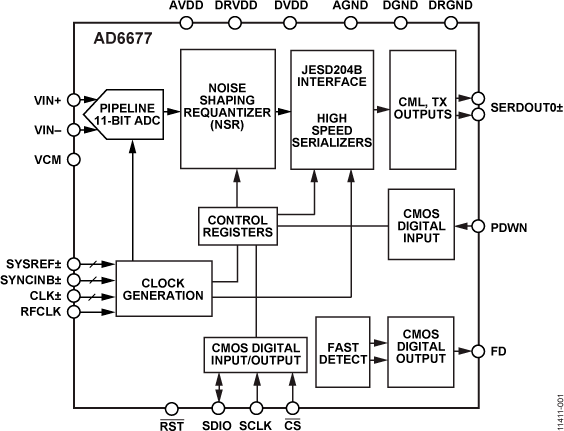

该器件包括高性能模数转换器(ADC)和噪声整形再量化器(NSR)数字模块。ADC由多级、差分流水线架构组成，并集成了输出纠错逻辑，每个ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计。占空比稳定器(DCS)补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式，通过SPI可以选择输出模式。如果使能NSR特性，则在处理ADC的输出时，AD6677可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持11位输出分辨率。

可以对NSR模块进行编程，以提供采样时钟22%或33%的带宽。例如，当采样时钟速率为250 MSPS时，在22%模式下，AD6677可以在55 MHz带宽内实现最高76.3 dBFS的SNR；在33%模式下，它可以在82 MHz带宽内实现最高73.5 dBFS的SNR。

禁用NSR模块时，ADC数据直接以11位的分辨率提供给输出端。这种工作模式下，AD6677能够在整个奈奎斯特带宽内实现最高65.9 dBFS的SNR。因此，AD6677可以用于电信应用，例如要求更宽带宽的数字预失真观测路径。

输出数据直接送至外部JESD204B串行输出通道。此输出设置为电流模式逻辑(CML)电平。支持一种模式，使得输出编码数据通过一条通道发送（L = 1；F = 4）。器件提供同步输入控制（SYNCINB±和SYSREF±）。

AD6677接收机能够对很宽的中频频谱进行数字化处理。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低器件的成本和复杂度。

需要时，灵活的掉电选项可以明显降低功耗。通过专用快速检测引脚支持可编程超量程电平检测。

产品特色

1. 可配置JESD204B输出模块集成锁相环(PLL)，支持每通道最高5 Gbps的采样速率。
2. 中频接收机包括11位250 MSPS ADC，ADC具有可编程的噪声整形再量化器(NSR)功能，当带宽降低至采样速率的22%或33%时，它能提高信噪比。
3. 支持可选RF时钟输入以简化系统板设计。
4. 取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
5. 片内1至8整数输入时钟分频器和SYNC输入支持多器件同步。
6. 采用1.8 V单电源供电。
7. 标准串行端口接口(SPI)支持各种产品特性和功能，例如：控制时钟DCS、掉电模式、测试模式、基准电压模式、超量程快速检测以及串行输出配置等。

应用

• 通信
• 分集无线电和智能天线(MIMO)系统
• 多模式数字接收机(3G)
  TD-SCDMA、WiMAX、 WCDMA、
  CDMA2000、GSM、 EDGE、LTE
• I/Q解调系统
• 通用软件无线电
