ADI亚德诺 AD9230-11 产品介绍

2026-03-09 0次

特性

信噪比(SNR)：62.5 dBFS（ f_IN 最高为70 MHz，200 MSPS）
有效位数(ENOB)：10.2( f_IN最高为70 MHz，200 MSPS，−1.0 dBFS）
无杂散动态范围(SFDR)：−77 dBc( f_IN 最高为70 MHz，200 MSPS，−1.0 dBFS）
出色的线性度
微分非线性(DNL) = ±0.15 LSB（典型值）
积分非线性(INL) = ±0.5 LSB（典型值）

200 MSPS时提供LVDS输出（ANSI -644电平）
700 MHz 全功率模拟带宽
片内基准电压源，无需外部去耦
欲了解更多特性，请参考数据手册

产品详情和应用

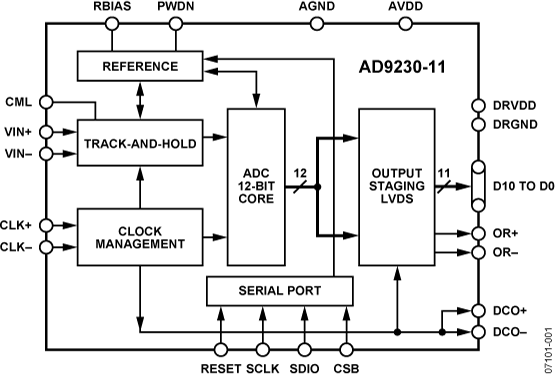

AD9230-11是一款11位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达200 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持(T/H)放大器与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS (ANSI-644)兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

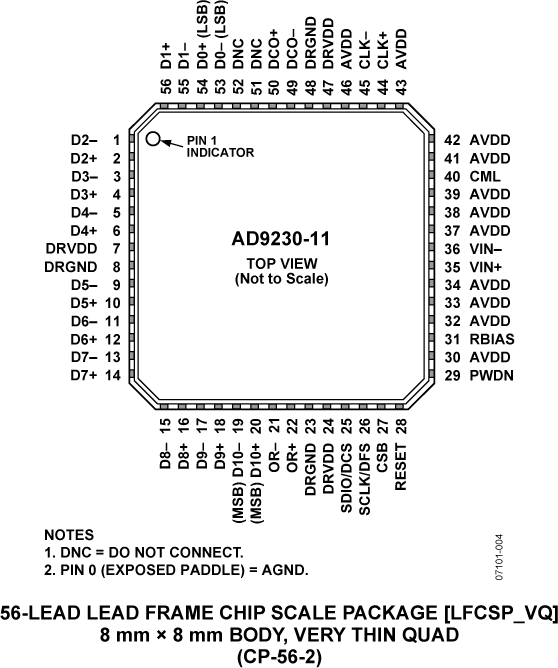

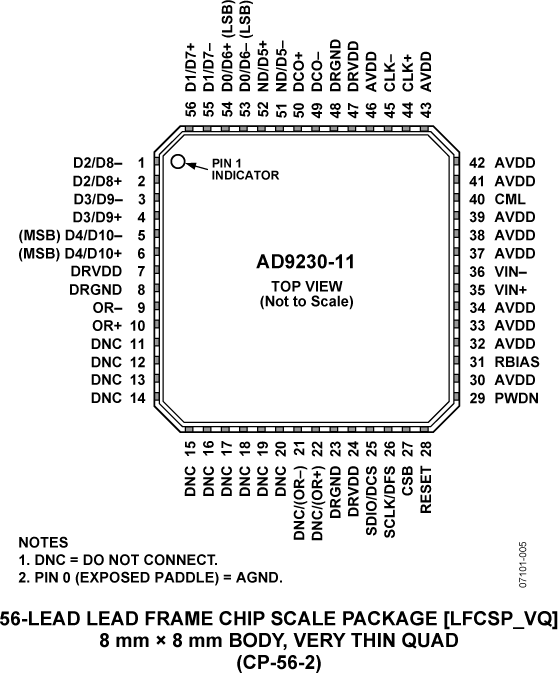

AD9230-11采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

高性能：信噪比维持在62.5 dBFS（200 MSPS、70 MHz输入）。
低功耗：仅373 mW (200 MSPS)。
易于使用：LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活。采用1.8 V单电源则简化了系统电源设计。
串行端口控制：标准串行端口接口(SPI)支持各种产品功能，例如：数据格式化、时钟占空比稳定器禁用、省电模式、增益调整及生成输出测试码等。
引脚兼容系列：10位和12位引脚兼容系列产品AD9211 和 AD9230。

应用

无线和有线宽带通信
电缆反转通路
通信测试设备
雷达和卫星子系统
功率放大器线性化
