特性

产品详情和应用

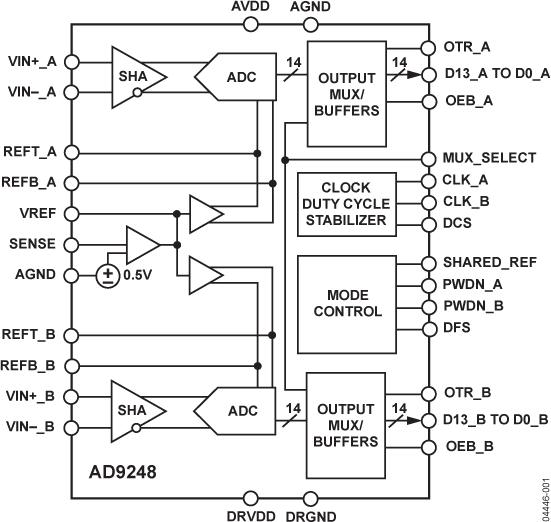

AD9248是一款双核、3 V、14位、20/40/65 MSPS模数转换器（ADC），集成了两个高性能采样保持放大器和一个基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在最高65 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于各种应用，包括在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对输入进行采样。AD9248适用于通信、成像和医疗超声等应用。

采用双单端独立时钟输入来控制所有内部转换周期。AD9248-65提供一个占空比稳定器（DCS），可用来补偿较大的时钟占空比波动，使转换器保持出色的性能。数字输出数据格式为标准二进制或二进制补码。超量程信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

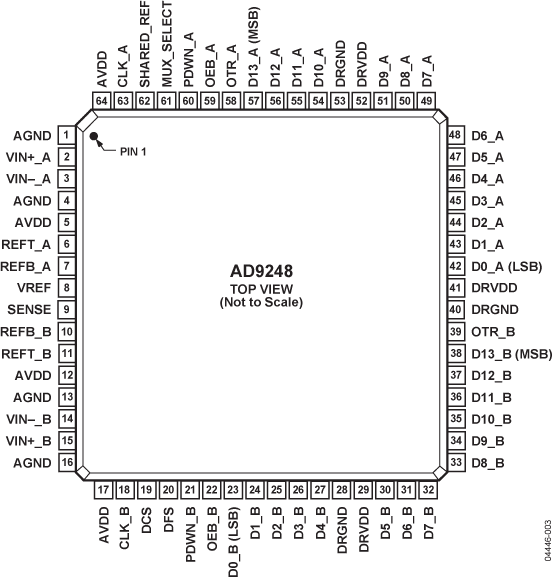

AD9248采用先进的CMOS工艺制造，提供节省空间的64引脚LQFP封装，与AD9238引脚兼容，额定温度范围为-40°C至+85°C工业温度范围。
