特性

产品详情和应用

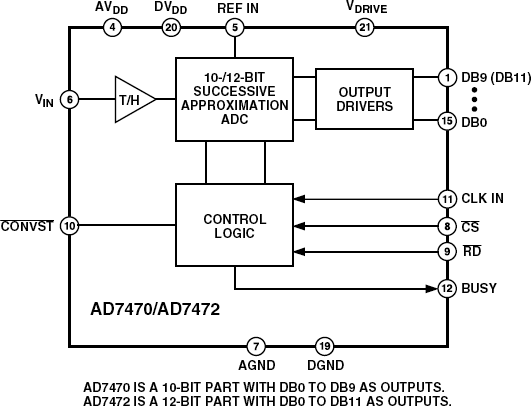

AD7470/AD7472分别是10位/12位高速、低功耗逐次逼近型ADC，工作电压为2.7 V至5.25 V单电源，12位AD7472的最高呑吐量可达1.5 MSPS，10位AD7470则可达1.75 MSPS。该器件内置一个低噪声、宽带宽采样/保持放大器，可处理20 MHz以上的输入频率。

转换过程和数据采集过程均通过标准控制输入进行控制，可与微处理器或DSP轻松连接。 输入信号在CONVST的下降沿进行采样，而转换同时在此处启动。转换开始时，BUSY电平升高，在CONVST 下降沿531.66 ns之后降低 （AD7472的时钟频率为26 MHz），表示转换完成。该器件不存在流水线延迟。转换结果通过标准CS和RD信号经高速并行接口进行存取。

AD7470/AD7472采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。当电源电压为3 V，呑吐量为1.5 MSPS时，AD7470的平均功耗通常仅为1.1 mA。当电源电压为5 V，呑吐量为1.75 MSPS时，平均功耗一般为1.6 mA。该器件还具有灵活的功耗/吞吐量管理功能。当采用3 V电源，呑吐量为500 kSPS时， AD7470的功耗可降至713 µA。采用5 V电源，呑吐量为500 kSPS时，功耗为944 µA。

该器件同时支持自动休眠模式，这种模式下，器件唤醒，进入正常模式进行转换，转换结束时自动进入休眠模式。通过这种方式，可在较低呑吐量下实现极低的功耗。在这种模式下，AD7472可采用3 V电源，呑吐量为100 kSPS， 平均功耗仅为124 µA。采用5 V电源，呑吐量为100 kSPS时，平均功耗为171 µA。

该器件的模拟输入范围为0 V至REF IN。2.5 V外部基准电压通过REF IN引脚输入。转换速率取决于外部时钟。

产品聚焦

1. 高呑吐量、低功耗。AD7470和AD7472可分别提供1.75 MSPS和1.5 MSPS的呑吐量，功耗仅为4 mW。
2. 灵活的功耗/呑吐量管理。转换速率由外部时钟决定，功耗随着转换速率的降低而下降。该器件还具有自动休眠模式，可在较低呑吐量下实现较高功效。
3. 无流水线延迟。该器件采用一个标准逐次逼近型ADC，通过CONVST输入和一次性转换控制可实现对采样时间的精确控制。
