ADI亚德诺 AD9209 产品介绍
2026-03-09
0次
特性
- 灵活的可重新配置通用平台设计
- 支持单频段、双频段和四频段
- 数据路径和 DSP 模块可完全绕过
- 具有多芯片同步功能的片内 PLL
- 片外 PLL 的外部 RF 时钟输入选项
- 支持高达 12 GHz 的时钟输入频率
- 最大 ADC 采样率高达 4 GSPS
- 使用 JESD204C 的最大数据速率高达 4 GSPS
- 8 GHz 模拟输入频宽 (−3 dB)
- 4 GSPS 时的 ADC 交流性能
- 差分输入电压：1.4 V p-p
- 噪声密度：−151.5 dBFS/Hz
- HD2:2.7 GHz 时，为 −69 dBFS (−1 dBFS 为 AIN)
- HD3：2.7 GHz 时，为 −76 dBFS (−1 dBFS 为 AIN)
- 最差的其他情况（HD2 和 HD3 除外）：2.7 GHz 时，为 −79 dBFS
- 辅助特性
- 相位相干快速跳频
- 具有可选分频比的 ADC 时钟驱动器
- 片内温度监控单元
- 灵活的 GPIOx 引脚
- 多种数字特性
- 可选采样过滤器
- 可配置的 DDC
- 8 个细调复数 DDC 和 4 个粗调复数 DDC
- 每个 DUC/DDC 48 位
- 可编程 192 抽头 PFIR 滤波器，用于接收均衡
- 支持通过 GPIO 加载的 4 种不同的配置文件设置
- 每个数据路径的可编程延迟
- 接收 AGC 支持
- 用于快速 AGC 控制，具有低延迟的快速检测
- 用于缓慢 AGC 控制的信号监控器
- 专用 AGC 支持引脚
- SERDES JESD204B/JESD204C 接口，16 个通道，速率高达 24.75 Gbps
- 每个 ADC 8 个通道
- 8 通道 JESD204B/JESD204C Tx (JTx)
- 支持实数或复数数字数据（8、12、16 或 24 位）

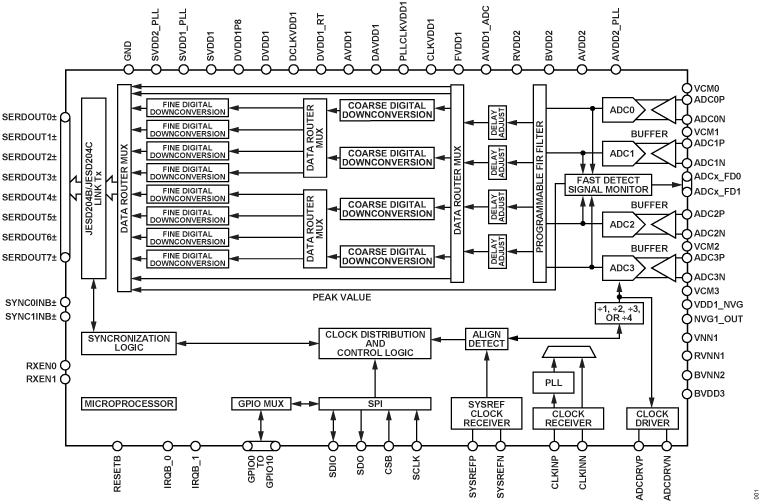

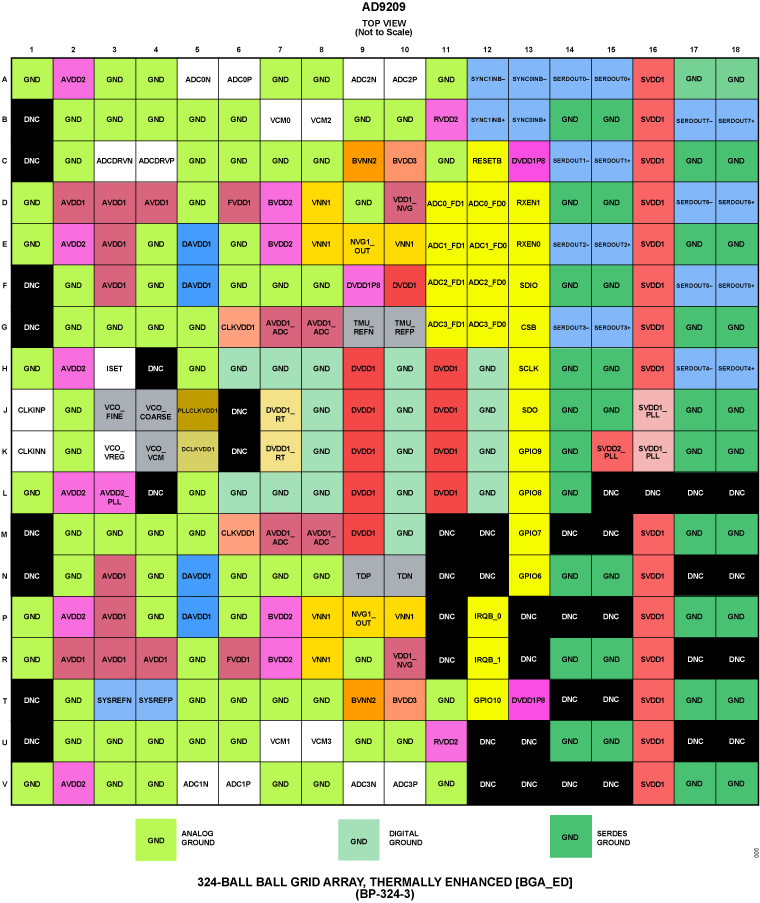

- 15毫米×15毫米、324 球 BGA，间距 0.8 毫米
产品详情和应用
AD9209 是一款 12 位四通道 4 GSPS 模数转换器 (ADC)。ADC 输入具有带过载保护的片内宽带缓冲区。该套件设计用于支持可对高达 8 GHz 的宽带信号进行直接采样的应用。片内低相位噪声锁相环 (PLL) 时钟频率合成器可用于生成 ADC 采样时钟，从而简化高频时钟信号的印刷电路板 (PCB) 分配。时钟输出缓冲区可用于将 ADC 采样时钟传输到其他套件。
四核 ADC 内核的误码率 (CER) 优于 1 × 10−20。低延迟快速检测和信号监控可用于自动增益控制 (AGC) 目的。灵活的 192 抽头可编程有限脉冲响应滤波器 (PFIR) 可用于数字滤波和/或均衡。可编程整数和分数延迟模块支持对模拟延迟不匹配的补偿。
数字信号处理 (DSP) 模块由每对 ADC 的两个粗略数字下变频器 (DDC) 和四个精细 DDC 组成。每个 ADC 可以与一个或两个主 DDC 级一起运行，以支持多频段应用。四个额外的精细 DDC 级可支持最多每个 ADC 四个频段。与每个 DDC 关联的 48 位数控振荡器 (NCO) 支持快速跳频 (FFH)，同时与通过通用输入和输出 (GPIOx) 引脚或串行端口接口 (SPI)选择的多达 16 个独特频率分配保持同步。
AD9209 支持一个或两个 JTx 链路，这些链路可针对 JESD204B 或 JESD204C 子类操作进行配置，从而为每个 ADC 提供不同的数据路径配置。通过 SYSREF± 输入引脚支持多套件同步。
应用
- 无线通信基础设施
- 微波点对点、E 频段和 5G 毫米波
- 宽带通信系统
- DOCSIS 3.1 和 4.0 CMTS
- 相控阵雷达与电子战
- 电子测试和测量系统
