特性

产品详情和应用

AD1671是一款单芯片、12位、1.25 MSPS模数转换器，内置一个片内高性能采样保持放大器(SHA)和基准电压源。AD1671保证在整个工作温度范围内无失码。高速双极性/CMOS混合工艺与新颖的架构相结合，导致其速度和功耗远远优于以前的混合解决方案。此外，单芯片结构的可靠性更高，与混合设计相比，其系统可靠性更高，成本则更低。

快速建立的输入采样保持放大器(SHA)既适用于在连续通道中切换负到正满量程电平的多路复用系统，也适合采用最高奈奎斯特速率及更高的频率对输入进行采样。AD1671提供基准输出引脚和基准输入引脚，允许将片内基准电压源用作系统基准电压源。也可以选用外部基准电压源，以满足应用的直流精度与温度漂移要求。

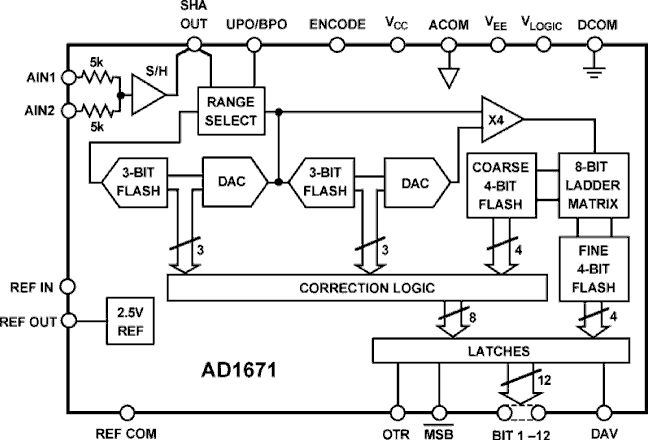

AD1671采用分级Flash转换技术，并且提供数字误差校正，可以对转换周期第一部分可能产生的误差进行校正。片内时序发生器为内部各Flash周期（共4个）提供选通脉冲。使用一个ENCODE脉冲来控制转换器。数字输出数据格式为二进制补码或偏移二进制输出格式。超量程信号指示溢出状况，它可以与最高有效位一起用来判断溢出是下溢还是上溢。

AD1671之所以具有如此高的性能，是因为其线性部分采用高速、低噪声双极性电路，逻辑部分则采用低功耗CMOS。ADI公司的ABCMOS-1工艺能够在单个芯片上同时提供高速双极性器件和2微米CMOS器件。经过激光调整的薄膜电阻用于实现高精度和温度稳定性。
