特性

• 采样率：50Msps
• 77dB SNR 和 87dB SFDR (3.2V 范围)
• 73.5dB SNR 和 90dB SFDR (2V 范围)
• 无漏失码
• 单 5V 电源
• 功耗：1.2W
• 可选输入范围：±1V 或 ±1.6V
• 150MHz 满功率带宽 S/H
• 引脚兼容系列

  • 25 Msps：LTC1746 (14 位)，LTC1745 (12 位)
  • 50 Msps：LTC1744 (14 位)，LTC1743 (12 位)
  • 65 Msps：LTC1742 (14 位)，LTC1741 (12 位)
  • 80 Msps：LTC1748 (14 位)，LTC1747 (12 位)

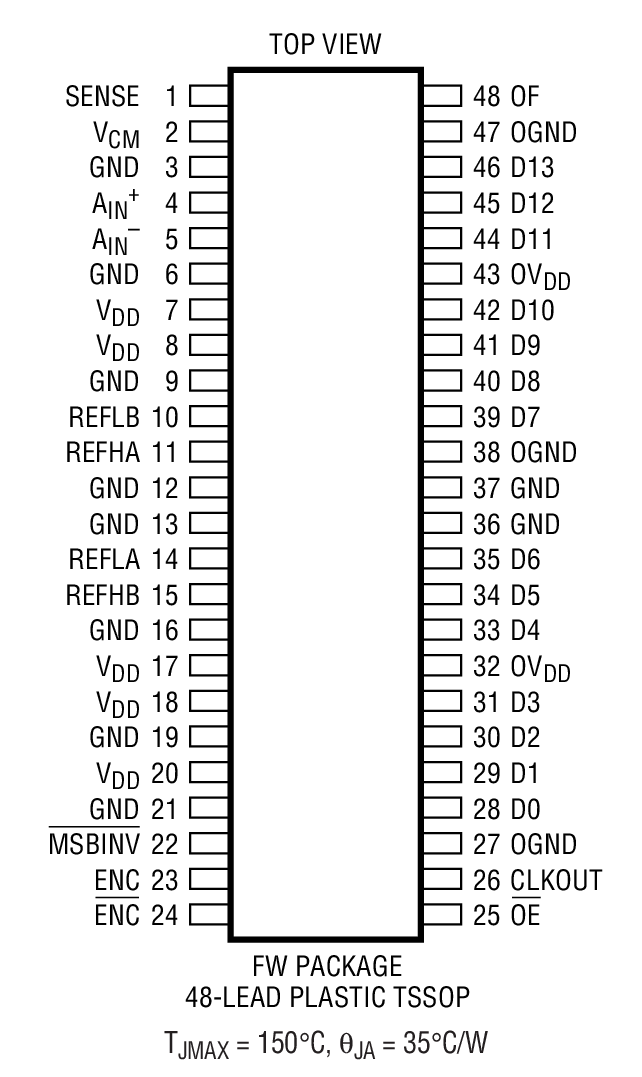

• 48 引脚 TSSOP 封装

产品详情和应用

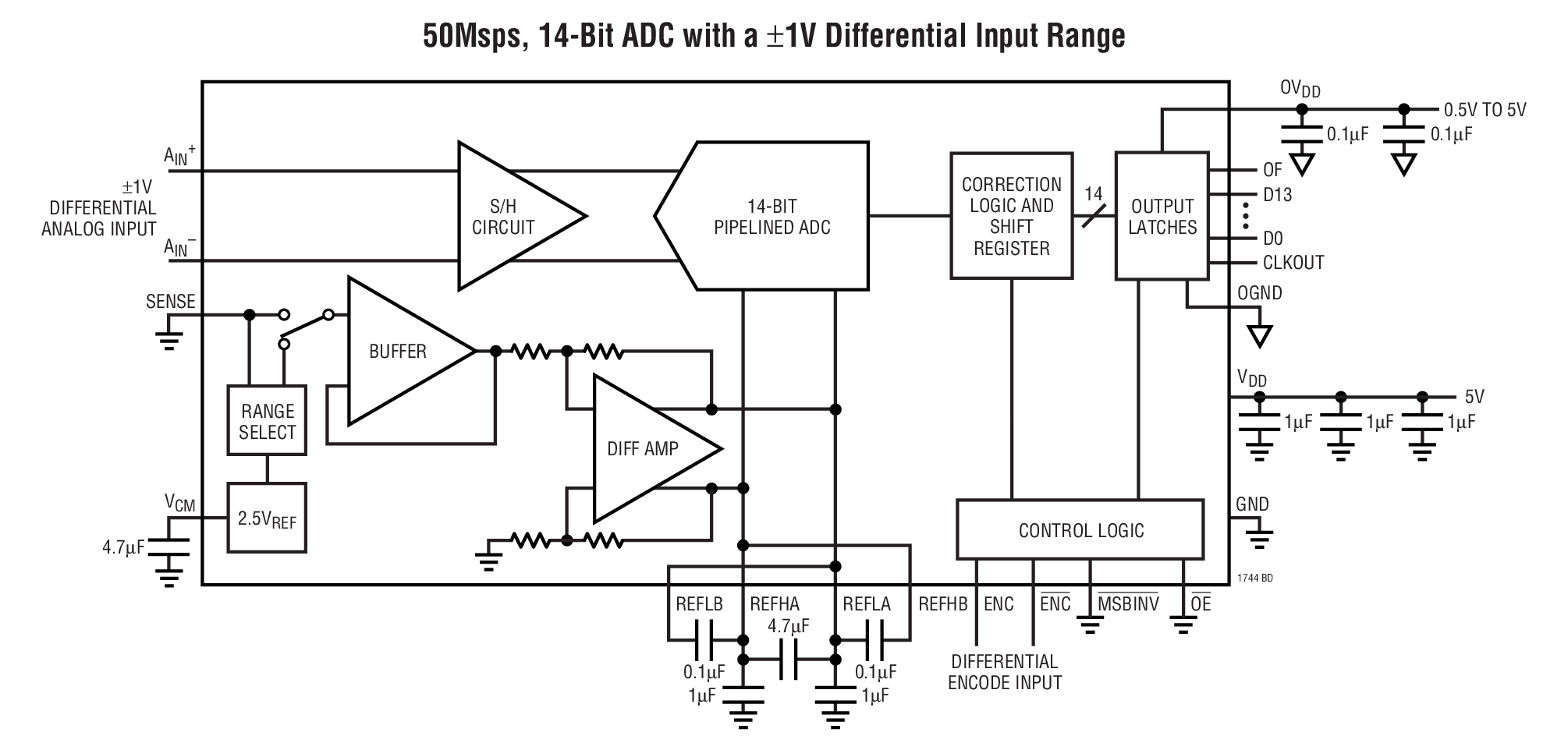

LTC^®1744 是一款专为对高频、宽动态范围信号进行数字化处理而设计的 50Msps 采样率 14 位 A/D 转换器。±1V 和 ±1.6V 的引脚可选输入范围以及电阻可设置模式的运用使得 LTC1744 能够对各种应用进行优化。

对于要求严谨的电信应用而言，LTC1744 是一种完美的选择。在 AC 特性方面，其 SNR 和无寄生动态范围分别达到了 77dB 和 87dB。0.3ps_RMS 的超低抖动允许 IF 频率进行欠采样，并获得卓越的噪声特性。DC规格包括 ±4LSB 最大值 INL 和在整个工作温度范围无漏码特性。

数字接口与 5V、3V 和 2V 逻辑系统相兼容。可由 PECL、GTL 和其它的低摆幅逻辑器件系列或单端 TTL 或 CMOS 对 ENC 和 ENC 进行差分驱动。也可利用一个正弦信号对低噪声、高增益的 ENC 和 ENC 输入进行驱动，且不会使性能发生劣化。一个单独的输出电源可在 0.5V 至 5V 的范围内工作，使得它能够容易地与任何的低压 DSP 或 FIFO 直接相连。

具有直通式引出脚型的 TSSOP 封装简化了电路板布局。

• 电信
• 接收器
• 蜂窝通信基站
• 频谱分析仪
• 成像系统
