特性

产品详情和应用

ADAS3023是一款完整的16位、逐次逼近型模数转换器数据采集系统。该器件能够以高达500 kSPS的速率同时对双通道进行采样、以250 kSPS的速率同时对四通道进行采样、以167 kSPS的速率同时对六通道进行采样，以及以125 kSPS的速率同时对八通道进行采样，并采用ADI专利的iCMOS^®高压工业工艺技术制造。

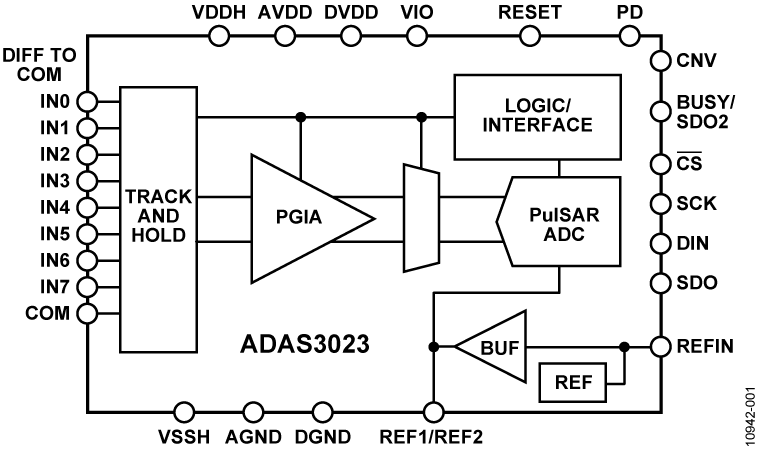

ADAS3023集成8通道、低泄漏、采样保持设计、可编程增益仪表放大器(PGIA)级，具有高共模抑制特性，提供4个差分输入范围、一个精密低漂移4.096 V基准电压源和缓冲器，以及一个16位电荷再分配PulSAR^®逐次逼近型寄存器(SAR)模数转换器(ADC)。ADAS3023经过出厂校准，使用±15 V电源时，能解析的差分输入范围高达±20.48 V。

ADAS3023通过消除信号缓冲、电平转换、放大/衰减、共模抑制、建立时间简化了设计挑战，也避免了其他模拟信号调理挑战，还可实现更小的尺寸、更短的上市时间和更低的成本。

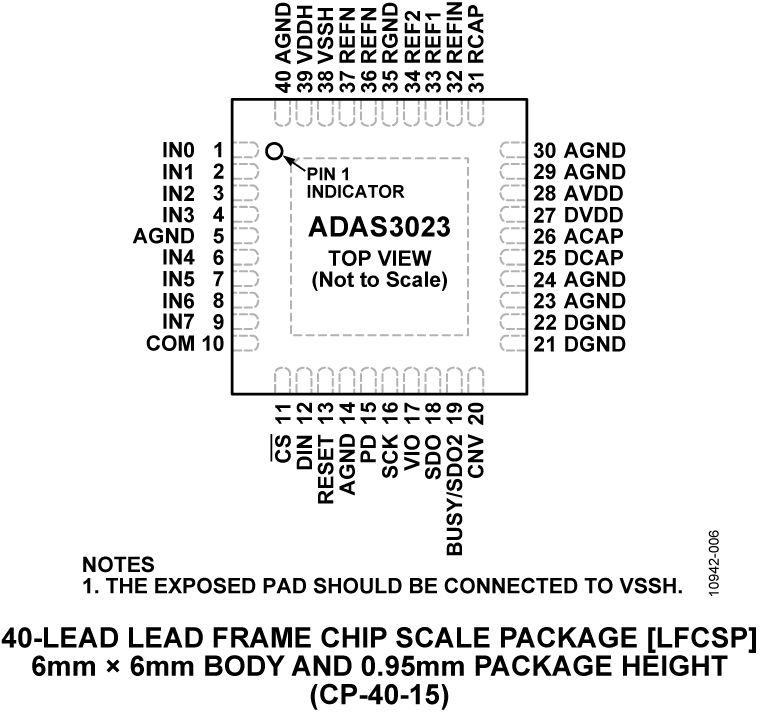

ADAS3023采用40引脚LFCSP封装，工作温度范围为−40 ℃至+85°C。
