ADI亚德诺_LTC1407-1_产品介绍

ADI亚德诺 LTC1407-1 产品介绍

2026-03-09 0次

特性

具有两个同时差分输入的 3Msps 采样 ADC
每个通道的吞吐速率为 1.5Msps
低功耗：14mW (典型值)
3V 单电源操作
±1.25V 差分输入范围
引脚兼容的 0V 至 2.5V 输入范围版本 (LTC1407/LTC1407A)

采用外部过驱动的 2.5V 内部带隙基准
三线式串行接口
睡眠 (10µW) 停机模式
打盹 (3mW) 停机模式
在 100kHz 时的 80dB 共模抑制

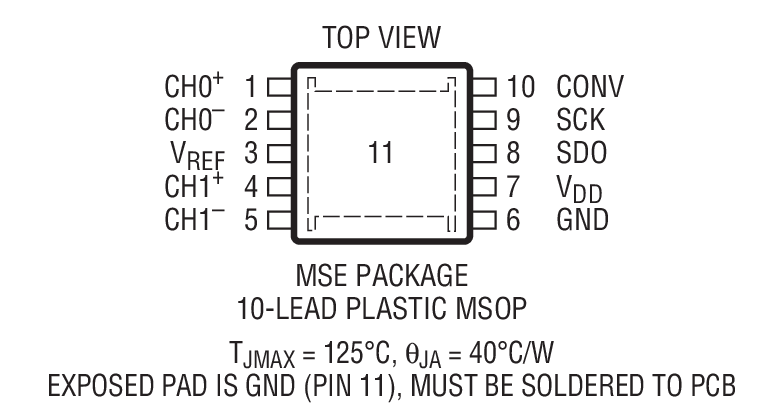

纤巧型 10 引脚 MS 封装

产品详情和应用

LTC1407-1/LTC1407A-1是12位/14位、3Msps模数转换器(ADC)，配备两个1.5Msps同步采样差分输入通道。器件仅从单路3V电源汲取4.7mA电流，并采用微型10引脚MS封装。休眠关断功能可将功耗降至10μW。高速、低功耗与微型封装的结合，使LTC1407-1/LTC1407A-1适用于高速便携式应用。

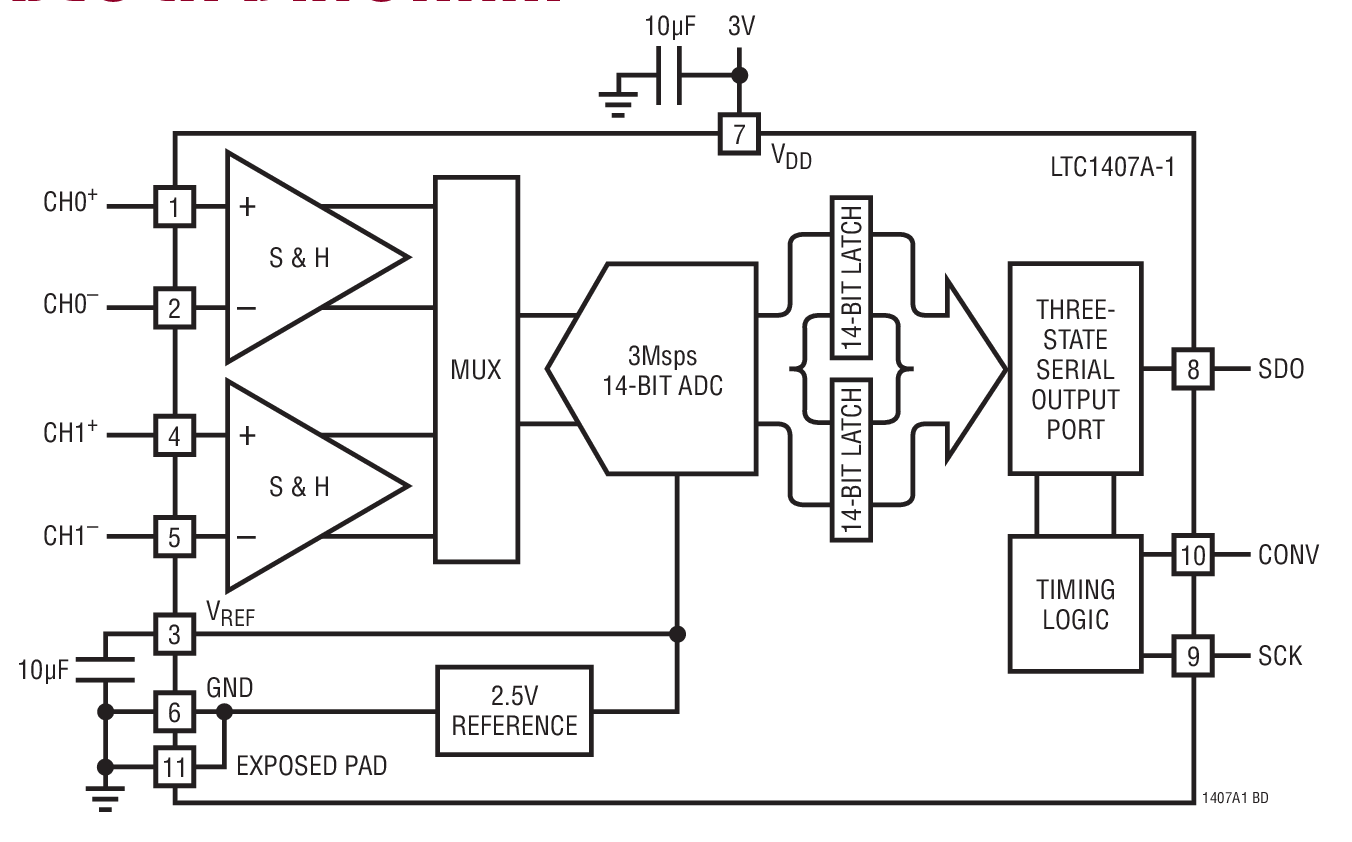

LTC1407-1/LTC1407A-1包含两个独立的差分输入通道，在转换(CONV)信号的上升沿同步采样。随后，这两个采样输入以每通道1.5Msps的速率进行转换。

共模抑制达80dB，使用户能够从信号源对信号进行差分测量，从而消除接地环路和共模噪声。

器件可对-1.25V至1.25V的双极性输入进行差分转换。CH0⁺、CH0^–、CH1⁺和CH1^–的绝对电压摆幅范围从地电位延伸至电源电压。

串行接口在32个时钟周期内输出两个转换结果，与标准串行接口兼容。

分辨率

INL（典型值/最大值）

输入范围

LTC1407
