特性

• 高DC/AC精度提高测量质量
  • 16位分辨率，无失码
  • 1Msps吞吐量，无流水线延迟
  • 95.6dB SNR和-115dB THD @ 10kHz
  • 0.4 LSB_RMS转换噪声
  • ±0.25 LSB DNL (最大值)和±0.5 LSB INL (最大值)
• 高度集成ADC节省成本和空间
  • 内部基准缓冲器
• 较宽电源范围和低功耗，简化电源设计
  • 1.8V模拟电源
  • 1.5V至3.6V数字电源
  • 6.7mW功耗@ 1Msps
  • 6.7µW功耗@ 1ksps
  • 1µA关断模式
• 支持多种行业标准的串联接口和小封装尺寸
  • SPI/QSPI™/MICROWIRE®/DSP兼容串口
  • 4mm x 4mm、20引脚TQFN封装

产品详情和应用

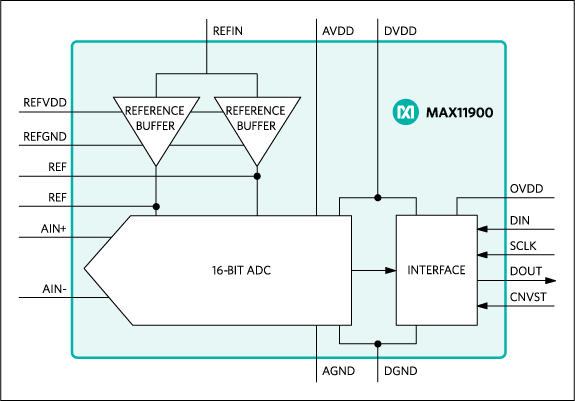

MAX11900为16位、1Msps、单通道、全差分SAR ADC，带有内部基准缓冲器。MAX11900提供优异的静态和动态性能，功耗正比于吞吐率，在同类产品中指标最佳。器件支持±V_REF单极性、差分输入范围。供电电源包括：3.3V电源(用于基准缓冲器)、1.8V模拟电源、1.8V数字电源和1.5V至3.6V数字接口电源。

ADC具有高达95.6dB的SNR和-115dB THD，保证16位无失码分辨率和0.5 LSB INL (最大值)。

MAX11900通过SPI兼容串行接口传输数据。MAX11900采用20引脚、4mm x 4mm、TQFN封装，工作在-40°C至+85°C温度范围。

应用

• 自动测试设备
• 电池供电设备
• 数据采集系统
• 医疗仪表
• 过程控制与工业自动化
• 电信
• 测试与测量
