ADI亚德诺_AD7694_产品介绍

ADI亚德诺 AD7694 产品介绍

2026-03-09 0次

特性

16位分辨率
吞吐量：250 kSPS
积分非线性（INL）：最大值±4 LSB
功耗：
800 µA @ 5V/100 kSPS
540 µA @ 2.7V/100 kSPS
伪差分模拟输入范围： 0 V ～ V_REF （V_REF最高为V_DD）

S/（N+D）： 92 dB @ 20 kHz
无流水线延迟
单电源工作：2.7V或5 V
串行接口： SPI^®/QSPI™/µWire/DSP 兼容
µSOIC封装（µSO8）
可替代LTC1864和LTC1864L

产品详情和应用

AD7694是一款16位、250 kSPS、电荷再分配、逐次逼近型模数转换器（ADC），采用2.7 V至5.25 V单电源（V_DD ）供电。该器件内置一个极低功耗、高速、16位无失码采样ADC（B级）、一个内部转换时钟和一个SPI兼容串行接口端口，还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿，AD7694对IN+与IN-之间的模拟输入电压差进行采样，范围从0V至REF。基准电压（REF）由外部提供，最高可设置为电源电压。

功耗和吞吐量呈线性变化关系。

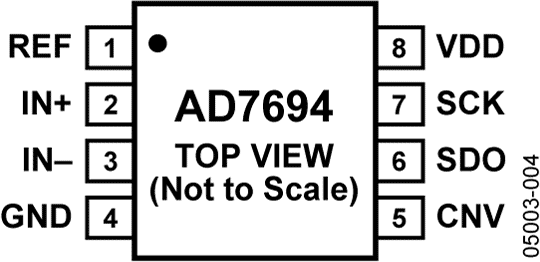

AD7694采用8引脚µSOIC封装，工作温度范围为-40°C至+85°C。

应用

电池供电设备
医疗仪器
移动通信
个人数字助理
数据采集
仪器仪表
过程控制
