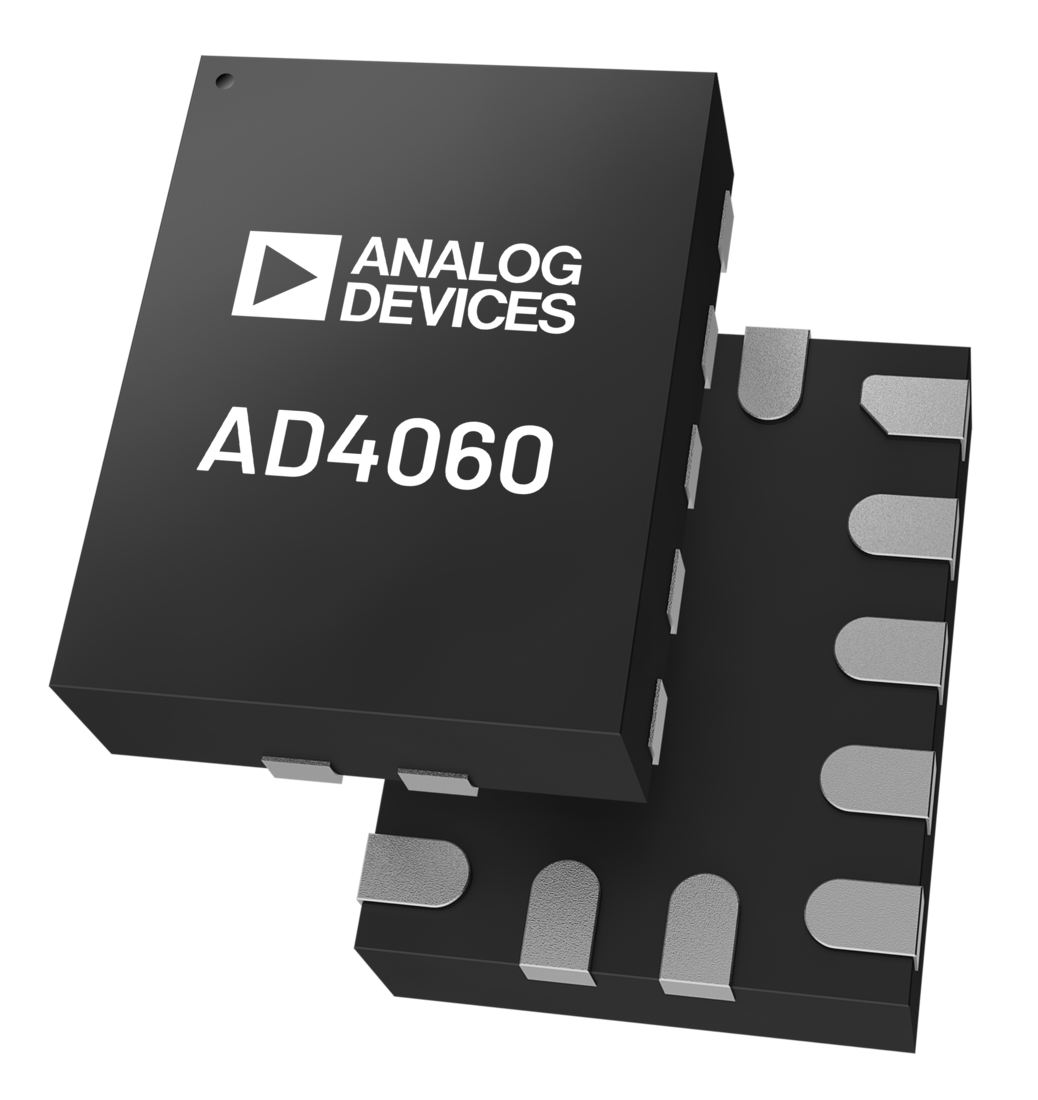

ADI亚德诺 AD4060 产品介绍
2026-03-09
0次
特性
- 尺寸小，性能强大
- INL：0.1 LSB（最大值）
- SNR：73.8dB，VREF = 3.3V
- 每次转换 1.35nJ
- 采样模式下 300kSPS 时为 405μW
- 自主模式下 1MSPS/300kSPS 时为 370μW/112μW
- 4.1μW 待机功耗
- 多功能信号调理集成
- Easy Drive 功能可实现小型、低功耗 AFE 设计
- 兼容差分和单端信号链
- 宽共模输入范围
- 最大限度地减少数字设备活动和功耗
- 使用窗口比较器和中断生成的自主采样
- 支持突发采样的平均滤波器
- 配套设备的电源循环同步化
- 2 线 I3C 接口兼容 1.8V 至 3.3V 逻辑
- 2.00mm × 2.6mm LFCSP 和 1.67mm × 1.97mm WLCSP
- 宽工作温度范围：−40°C 至 +125°C
产品详情和应用
AD4060 是一款多功能 12 位逐次逼近寄存器 (SAR) 模数转换器 (ADC)，可实现低功耗、高密度数据采集解决方案，且不会牺牲精度。该 ADC 在性能和高功效比之间实现了独特的平衡，并具有创新功能，可根据系统的当前需求在高分辨率和低功耗模式之间无缝切换。AD4060 非常适合电池供电、紧凑型数据采集和终端感应应用。
Easy Drive 功能可实现高效的模拟前端（AFE）设计。小型采样电容器（3.4pF）可最大限度地提高输入阻抗，从而减少对 SAR ADC 通常需要的高带宽、耗电放大器的依赖。宽输入共模范围为差分和单端信号提供了固有支持。
AD4060 支持具有关断模式和中断驱动固件的微控制器。自主模式可以在数字主机休眠时检测超出范围的事件。突发平均模式可提供按需的高分辨率测量，同时卸载主机处理器的计算。自定时设备使能信号（DEV_EN）将 AFE 套件电源循环与 ADC 采样时刻同步，从而优化系统功耗，同时最大限度地减少上电稳定误差伪影。AD4060 还支持对基准电压源进行电源循环，并使用该电源作为 ADC 基准电压源（VREF），以节省更多电量。

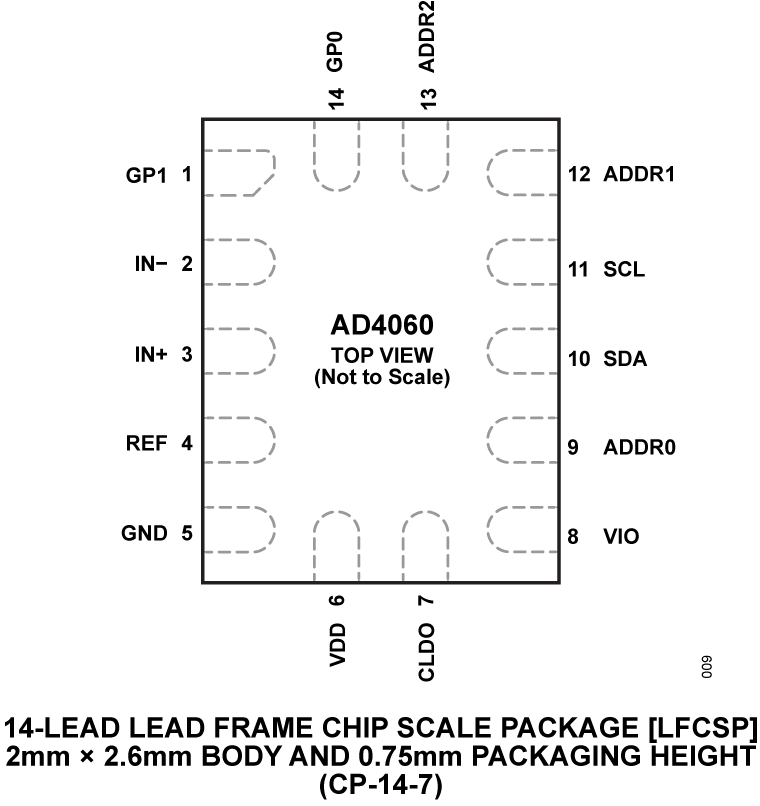

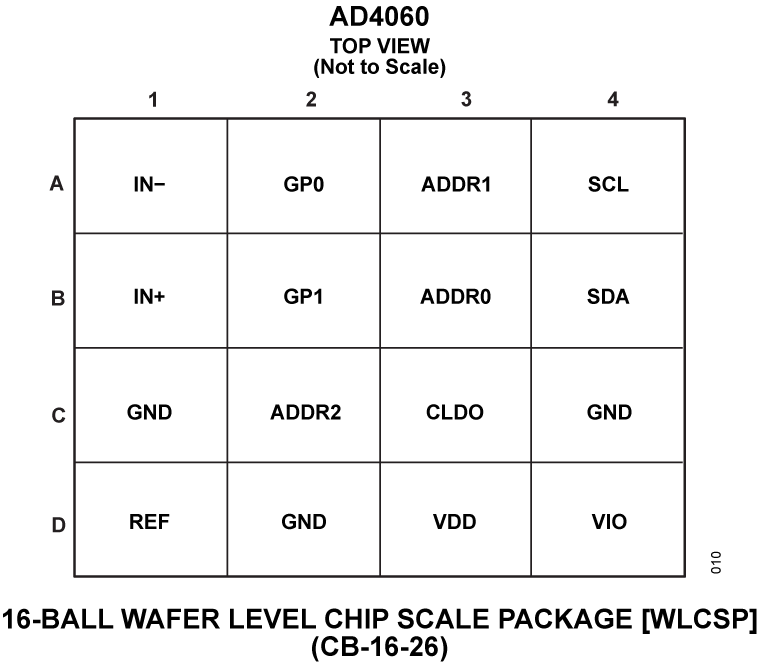

设备配置和 ADC 数据读回通过强大的双线 I3C 接口支持，并且所有数据传输均支持循环冗余校验 (CRC)。AD4060 采用紧凑型 14 引线框架芯片规模 [LFCSP] 和 16 球晶圆级芯片规模 [WLCSP] 封装，可在很宽的温度范围内工作，非常适合各种应用。
应用
- 电池供电的数据采集
- 生命体征监测
- 生物和化学分析
- 地质和地震监测
- 运动与机器人
