特性

• 多达8个通道同时采样
  • 8ns孔径延迟
  • 100ps通道间T/H误差
• 扩展的输入范围
  • 0至+5V (MAX1304/MAX1305/MAX1306)
  • -5V至+5V (MAX1308/MAX1309/MAX1310)
  • -10V至+10V (MAX1312/MAX1313/MAX1314)
• 快速转换时间
  • 单通道0.72µs
  • 双通道0.9µs
  • 四通道1.26µs
  • 八通道1.98µs
• 高吞吐率
  • 单通道时：1075ksps/通道
  • 双通道时：901ksps/通道
  • 四通道时：680ksps/通道
  • 八通道时：456ksps/通道
• ±1 LSB INL、±0.9 LSB DNL (最大)
• 在0.4dBFS下f_IN = 500kHz时，达到84dBc的SFDR、-83dBc的THD、71dB的SINAD
• 12位、20MHz、并行接口
• 内部或外部时钟
• +2.5V内部基准或+2.0V至+3.0V外部基准
• +5V模拟电源、+3V至+5V数字电源
  • 55mA的模拟电源电流
  • 1.3mA的数字电源电流
  • 关断或省电模式
• 48引脚TQFP封装(7mm x 7mm板面尺寸)

产品详情和应用

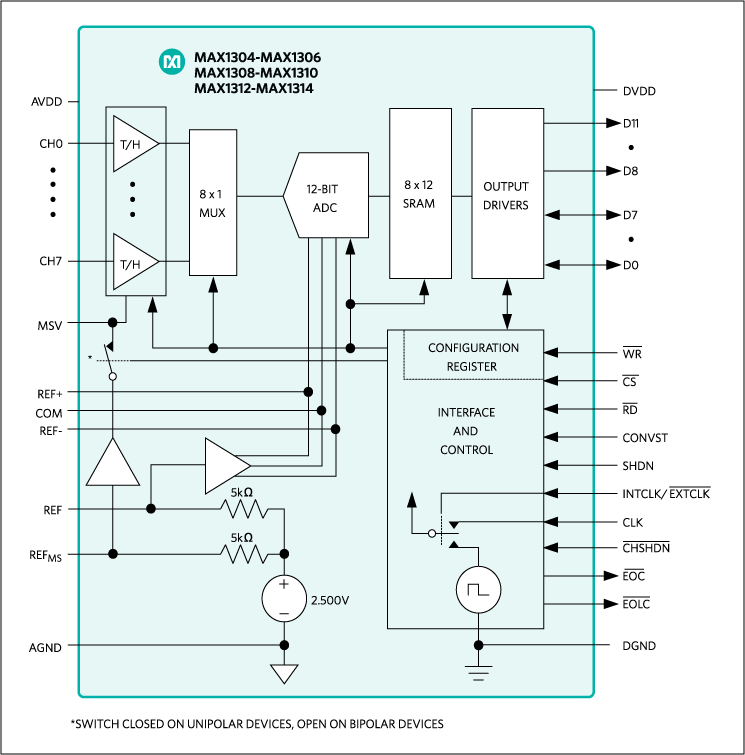

MAX1304-MAX1306/MAX1308-MAX1310/MAX1312-MAX1314为12位模数转换器(ADC)，具有独立的8、4或2路输入通道。独立的采样/保持(T/H)电路能为每个通道提供同时采样。MAX1304/MAX1305/MAX1306提供0至+5V的输入范围，能够承受±6V过压输入。MAX1308/MAX1309/MAX1310提供±5V的输入范围，能够承受±16.5V过压输入。MAX1312/MAX1313/MAX1314具有±10V的输入范围，能够承受±16.5V过压输入。该系列ADC产品两个通道的转换时间为0.9µs，八通道转换时间为1.98µs，八通道上每通道的吞吐率为456ksps。其他特性包括20MHz的T/H输入带宽、内部时钟、内部(+2.5V)或外部(+2.0V至+3.0V)基准及省电模式。

20MHz、12位双向并行数据总线输出转换结果，接受启动各个通道转换的数字输入。

所有器件工作于+4.75V至+5.25V模拟电源和+2.7V至+5.25V数字电源，全速工作时的电流为57mA。

每款器件采用48引脚7mm x 7mm TQFP封装，工作温度范围为扩展工业级-40°C至+85°C。

应用

• 多相电机控制
• 多相电源监视
• 功率因数监视
• 电网同步
• SIN/COS定位编码器
• 振动与波形分析
