特性

• 采样速率：100ksps
• 具 ±25V 保护能力的 8 通道复用器
• 单 5V 电源
• 软件可编程输入范围：

  • 0V 至 5V，0V 至 10V，±5V 或 ±10V
  • 单端或差分

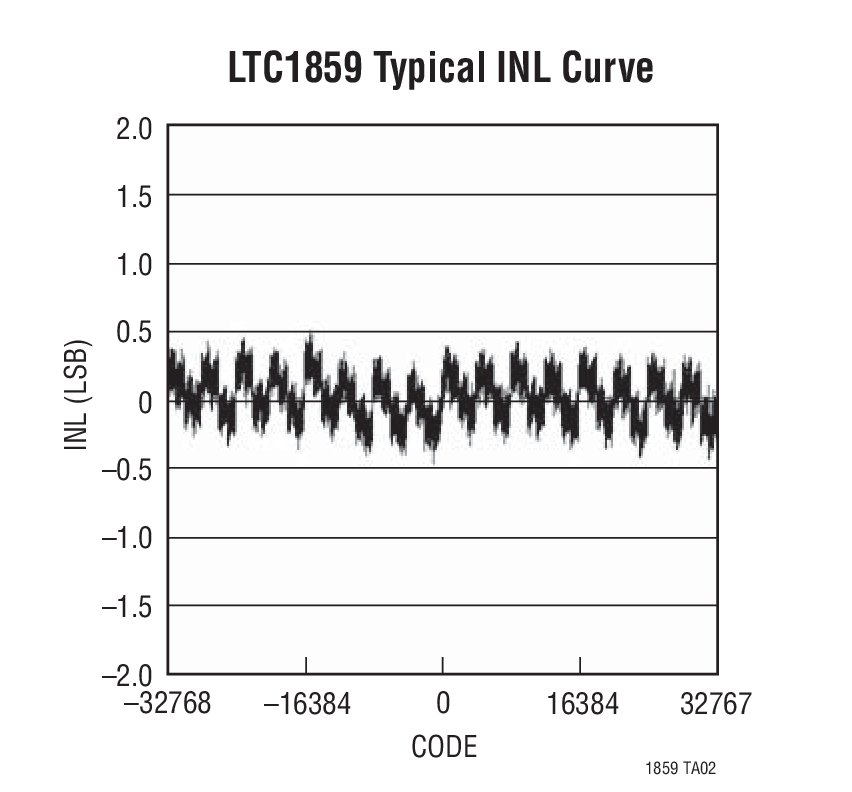

• ±3LSB INL (LTC1859)、±1.5LSB INL (LTC1858)、±1LSB INL (LTC1857)
• 功耗：40mW (典型值)
• SPI/MICROWIRE^™ 兼容型串行 I/O
• 断电：打盹模式和睡眠模式
• 信噪比：典型值为 87dB (LTC1859)
• 采用内部或外部基准来运作
• 内部同步时钟

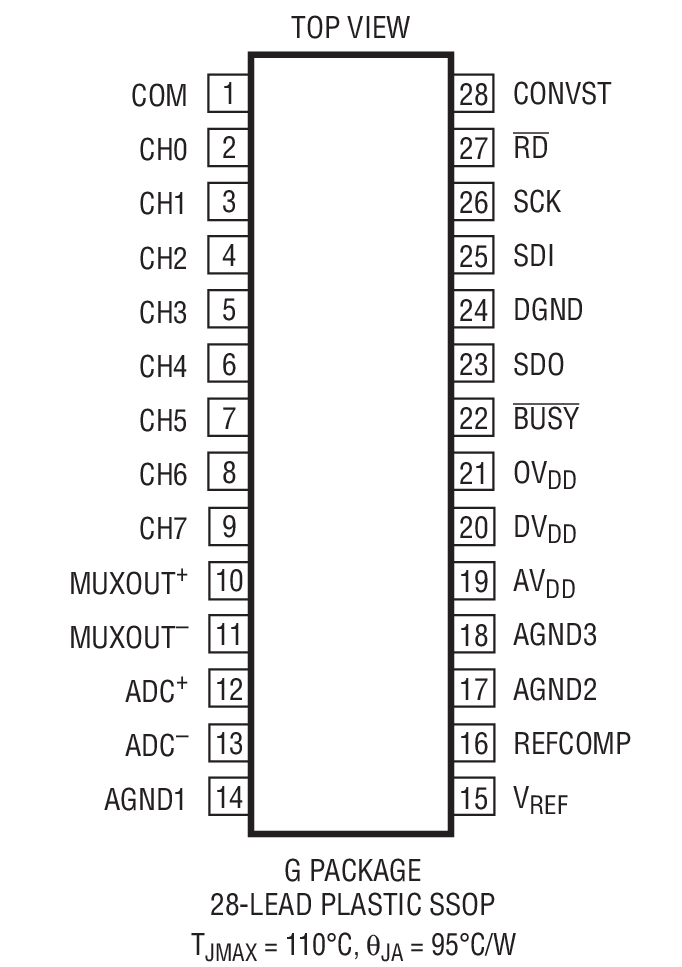

• 28 引脚 SSOP 封装



产品详情和应用

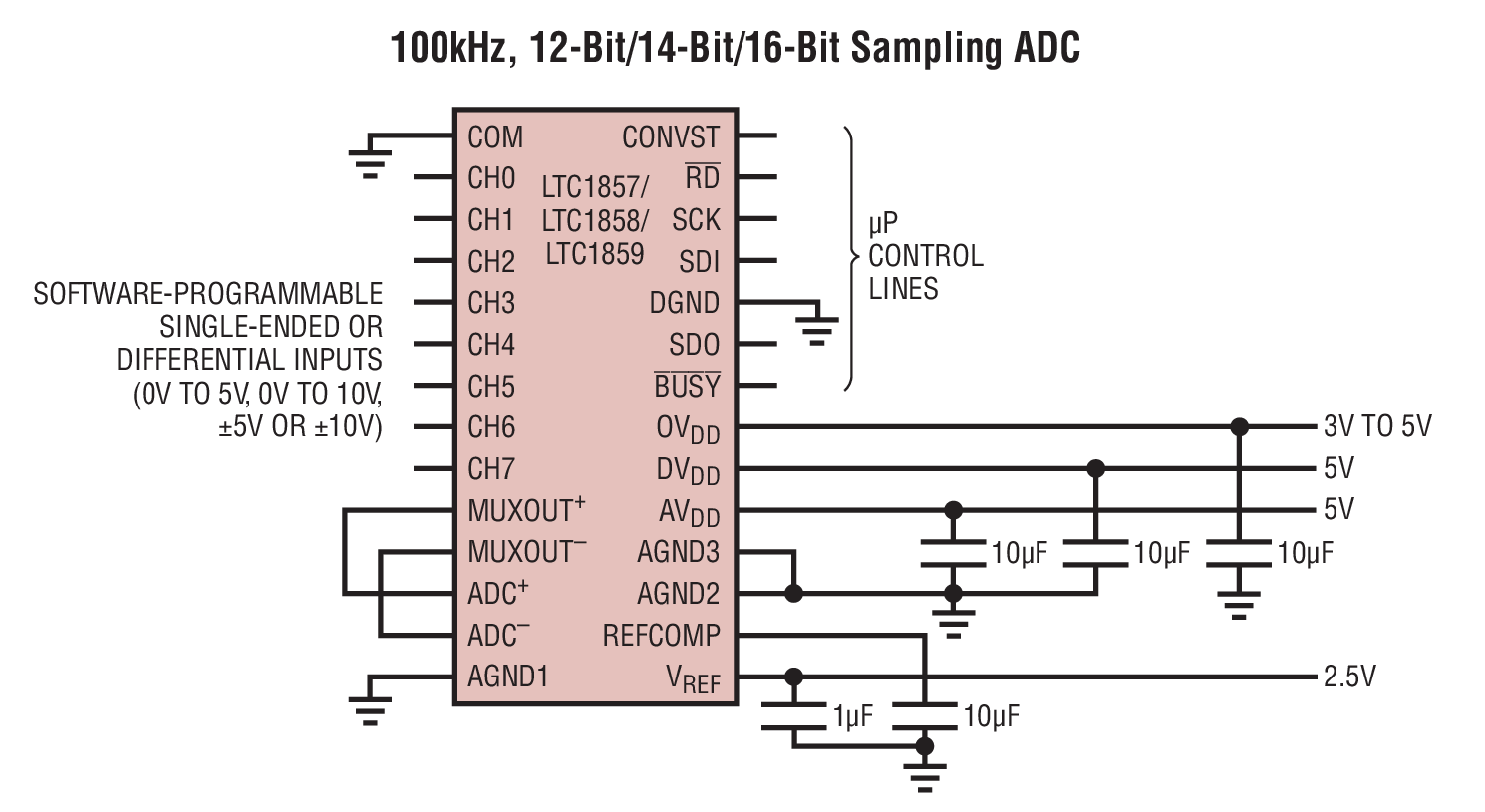

LTC^®1857 / LTC1858 / LTC1859 是 8 通道、低功率、12 / 14 / 16 位、100ksps、模拟-数字转换器 (ADC)。这些 SoftSpan^™ ADC 可以采用软件来编程以适应 0V 至 5V、0V 至 10V、±5V 或 ±10V 的输入范围，并采用单 5V 工作电源。8 通道复用器可编程设定单端输入或差分输入对或两者的组合。此外，对这些通道均提供了 ±25V 的故障保护能力。任何通道上的故障条件都不会影响选定通道的转换结果。

一个板载高性能采样及保持电路和精准的基准最大限度地减少了外部组件的数目。两种用户可选的断电模式使得 40mW 的低功耗更加引人注目。DC 规格包括 ±3LSB INL (LTC1859)、±1.5LSB INL (LTC1858) 和 ±1LSB INL (LTC1857)。

内部时钟针对 5µs 的最大转换时间进行了修整，而且，采样速率保证为 100ksps。一个单独的转换起动输入和数据就绪信号 (BUSY) 简化了器件与 FIFO、DSP 和微处理器的连接。

• 工业过程控制
• 复用数据采集系统
• 面向 PC 的高速数据采集
• 数字信号处理
