特性

产品详情和应用

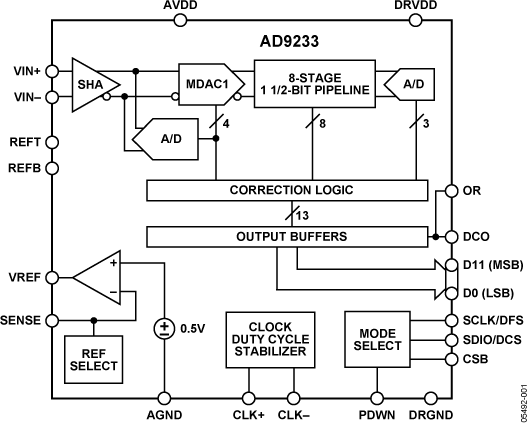

AD9233是一款单芯片、12位、80 MSPS/ 105 MSPS/125 MSPS模数转换器（ADC），采用1.8 V单电源供电，内置一个高性能采样保持放大器（SHA）和片内基准电压源。该产品采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9233的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。

采用一个差分时钟输入来控制内部转换周期。一个占空比稳定器（DCS）用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数字输出时钟（DCO）用来确保接收逻辑具有正确的锁存定时。

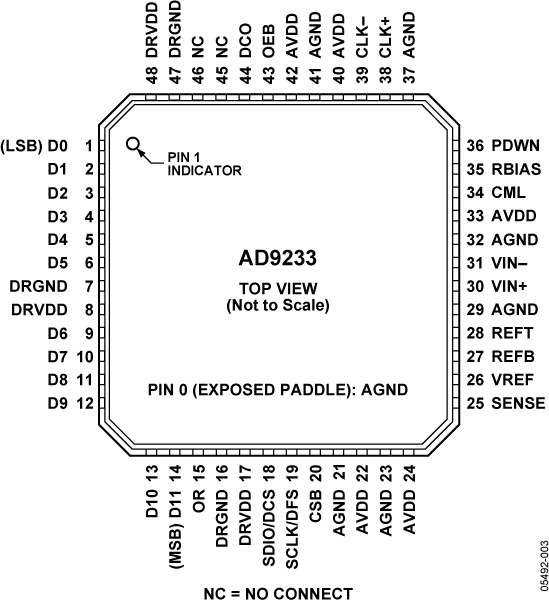

AD9233采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

1. AD9233采用1.8 V单电源供电，而数字输出驱动器采用一个独立的电源供电，以适应1.8 V至3.3 V逻辑。
2. 取得专利的SHA输入在最高225 MHz的输入频率下仍保持出色的性能。
3. 时钟占空比稳定器（DCS）在较宽的时钟脉冲宽度范围内仍保持ADC的整体性能。
4. 标准串行端口接口支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、启用时钟DCS、省电模式以及基准电压模式等。
5. AD9233与AD9246引脚兼容，使12位产品可轻松升级至14位产品。

应用

• 超声设备
• 使用IF采样的通信接收机
  - IS-95、CDMA-One、IMT-2000
• 电池供电仪表
• 手持式示波表
• 低成本数字示波器
