ADI亚德诺 AD7866 产品介绍

2026-03-09 0次

特性

双核12位、双通道ADC
高吞吐量：1 MSPS
额定电压（V_DD）：2.7 V至5.25 V
低功耗：
- 最大11.4 mW（1 MSPS、3 V电源）
- 最大24 mW（1 MSPS、5 V电源）
宽输入带宽
- 信噪比：70 dB（300 kHz输入频率）
2.5 V片上基准电压源

灵活的功耗/吞吐量管理
同时转换/读取
无流水线延迟
高速串行接口：
SPI^®/QSPI^™/MICROWIRE^™/DSP兼容
关断模式：最大1µA
20引脚TSSOP封装

产品详情和应用

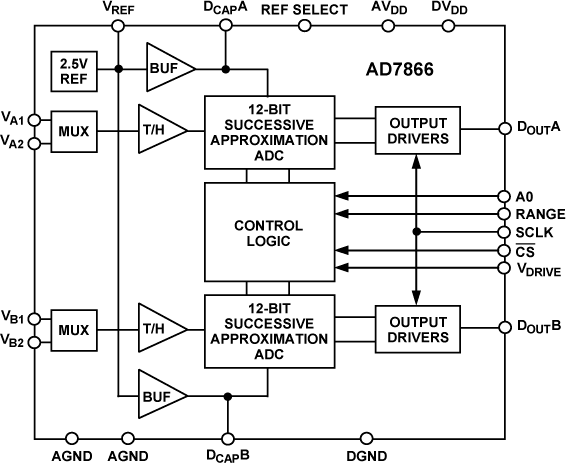

AD7866是一款双核、12位、高速、低功耗、逐次逼近型ADC，采用单电源工作，电源电压为2.7 V至5.25 V，最高吞吐量可达1 MSPS。该器件内置两个ADC，两者之前均配有一个低噪声、宽带宽采样保持放大器，可处理10 MHz以上的输入频率。

转换过程和数据采集过程均通过标准控制输入进行控制，可与微处理器或DSP轻松连接。输入信号在CS的下降沿进行采样，而转换同时在此处启动。转换时间取决于SCLK频率。该器件无流水线延迟。

AD7866采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗。当电源电压为3 V、吞吐量为1 MSPS时，最大功耗为3.8 mA。当电源电压为5 V、吞吐量为1 MSPS时，最大功耗为4.8 mA。在休眠模式下工作时，还提供灵活的功耗/吞吐量管理功能。
