特性

产品详情和应用

AD7329 是一款8通道、12位带符号位的逐次逼近型ADC。该ADC配有一个高速串行接口，最高呑吐量可达1 MSPS，还配有另一个高速串行接口，最高呑吐量可达250 kSPS。

AD7329 可输入真双极性模拟信号，它有四种软件可选范围：±10V、±5V、±2.5V和0至10V。各模拟输入通道均支持独立编程，通过设定范围寄存器中的相应位即可设为四个输入范围之一。

模拟输入通道可配置为单端、全差分或伪差分三种模式之一。模拟输入则通过专门的控制寄存器位进行配置。

该ADC内置一个2.5 V的基准电压，也可采用外部基准。如果在REF_IN/OUT 引脚上施加3V外部基准电压，该ADC则可处理±12V真双极性模拟输入范围。对于此±12V输入范围，需采用±12V的V_DD和V_SS电源。

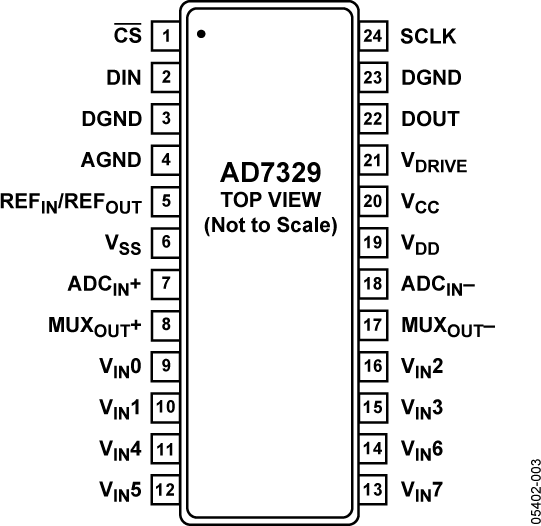

AD7329配有多路复用器输出引脚和ADC输入引脚。通过这些引脚，必要时，用户可在多路复用器和ADC之间插入缓冲器、差分放大器或抗混叠滤波器，这就意味着，AD7329中的全部八个模拟输入只需要一个驱动器。

AD7329支持多种省电模式，可通过减少呑吐量降低功耗水平。

产品聚焦

1. AD7329可输入真双极性模拟信号，±10V、±5V、±2.5V和0至10V单极信号。
2. 八个模拟输入可配置为8个单端输入、4个真差分输入、4个伪差分输入或7个伪差分输入。
3. SPI/QSPI/DSP/MICROWIRE 兼容接口。
4. 低功耗：TBD
5. 通道序列器
