特性

• 高达 3.5kHz 的输出频率
• 可选的速度 / 分辨率
• 2μV_RMS 噪声 (在 880Hz 输出频率)
• 200nV_RMS 噪声 (在 6.9Hz 输出频率，采用同时 50/60Hz 抑制)
• 0.0005% INL，无漏失码
• 自动睡眠模式可实现电流消耗为 20μA 的运作 (在 6.9Hz)
• <5μV 偏移 (4.5V < V_CC < 5.5V，–40ºC 至 85ºC)
• 具 GND 至 V_CC 共模范围的差分输入和差分基准
• 无延迟，每次转换操作都是准确的 (即使在输入阶跃之后也是如此)
• 内部振荡器 —— 无外部元件
• 引脚与 LTC2410 兼容

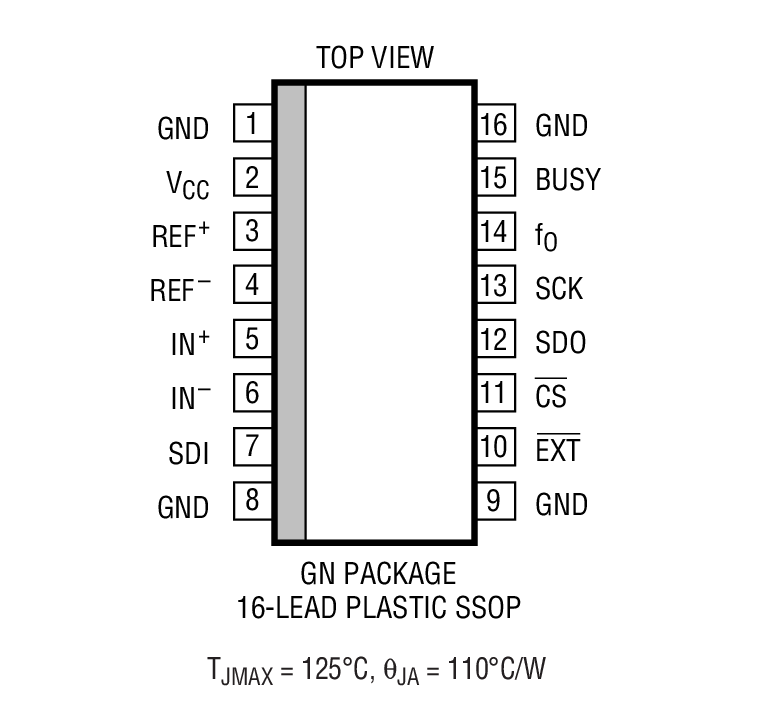

• 采用窄体 16 引线 SSOP 封装的 24 位 ADC



产品详情和应用

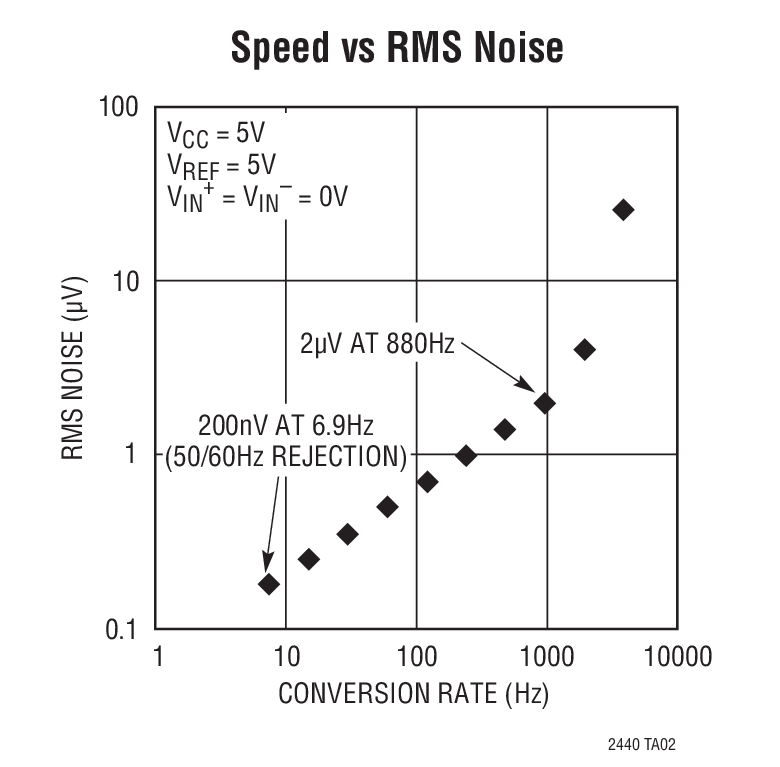

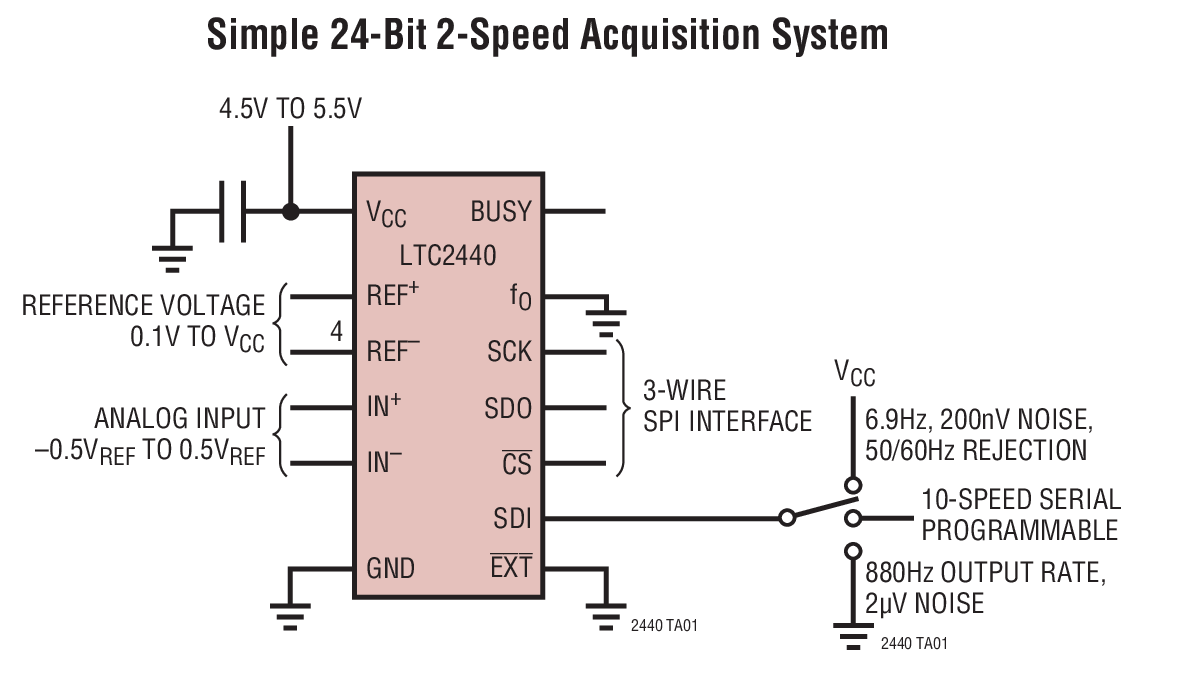

LTC^®2440 是一款具有 5ppm INL 和 5μV 偏移的高速 24 位无延迟增量累加 (No Latency  ΔΣ^™) ADC。它采用专有的增量累加型架构，实现了无延迟的可变速度和分辨率。10 种速度 / 分辨率组合 (6.9Hz/200nV_RMS 至 3.5kHz/25μV_RMS) 通过一个简单的串行接口来设置。或者，也可以通过把单个引脚连接至高电平或低电平来轻松地选择一种快速 (880Hz/2μV_RMS) 或超低噪声 (6.9Hz，200nV_RMS，50/60Hz 抑制) 速度 / 分辨率组合。准确度 (偏移、全标度、线性度、漂移) 和功耗与所选的速度无关。由于没有延迟，因此可以在转换操作之间改变速度/分辨率，而不会导致性能下降。

在每个转换周期之后，LTC2440 将自动进入一种低功率睡眠状态。通过延长该睡眠状态的持续时间可以降低功耗。例如，当以 3.5kHz 转换速度运行、但以 100Hz 速率读取数据时，平均吸收电流为 240μA (1.1mW)；而当以 7Hz 输出速率读取数据时，吸收电流仅为 25μA (125μW)。LTC2440 通过一个与 LTC2410 兼容的灵活三线式或四线式数字接口进行通信，并采用窄体 16 引线 SSOP 封装。

• 高速多路复用
• 衡器
• 自动换档 6 位 DVM
• 直接温度测量
• 高速数据采集
