ADI亚德诺 AD7980 产品介绍
2026-03-09
0次
特性
- 高性能
- 伪差分模拟输入范围
- 0 V 至 VREF（VREF 在2.5 V至5 V之间）
- 吞吐速率：1 MSPS
- 零延迟架构
- 16位分辨率、无失码
- INL：典型值±0.6 LSB，最大值±1.25 LSB
- 动态范围：92 dB，VREF = 5 V
- SNR：91.5 dB（fIN = 10 kHz，VREF = 5 V时）
- THD：-114 dB（fIN = 10 kHz，VREF = 5 V时）
- SINAD：91 dB（fIN = 10 kHz，VREF = 5 V时）
- 低功耗
- 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
- 4 mW（1 MSPS，仅VDD）
- 7 mW（1 MSPS，总功耗）
- 70 μW (10 kSPS)
- 伪差分模拟输入范围
- 专有串行接口
- SPI/QSPI/MICROWIRE™/DSP 兼容
- 以菊花链形式连接多个ADC，并能提供繁忙指示

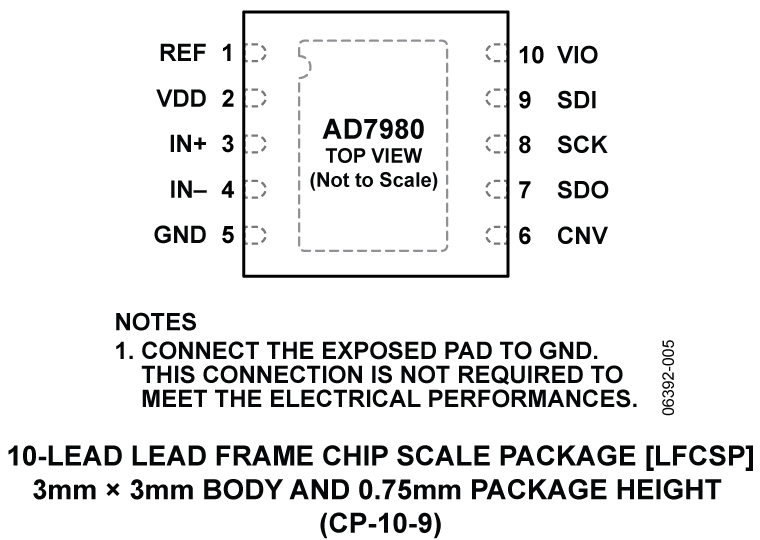

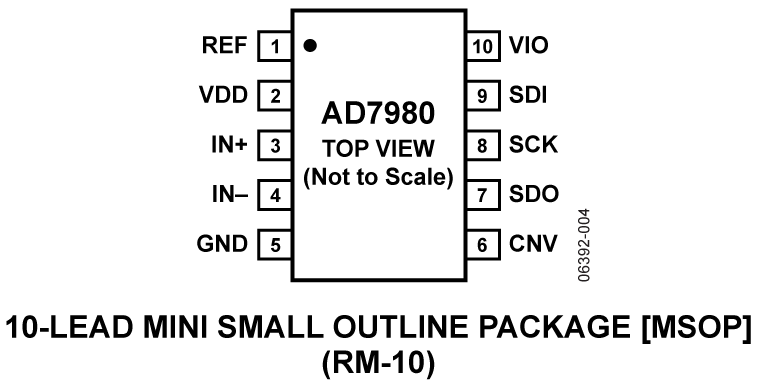

- 10引脚MSOP、10引脚、3 mm × 3 mm LFCSP封装
- 宽工作温度范围：-40°C至+125℃
- 下载AD7980-EP数据手册 (pdf)
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- 军用温度范围：-55°C至+125°C
- V62/12640 DSCC图纸号
产品详情和应用
AD7980是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

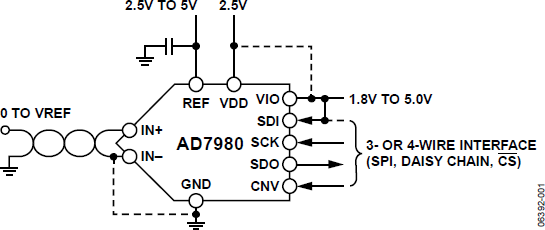

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，它与1.8V、2.5V、3V和5V逻辑兼容。
AD7980采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+125°C。
应用
- 自动化测试设备
- 数据采集系统
- 医疗仪器
- 机器自动化
