特性

• 每通道 666ksps 的吞吐速率
• 两个同时采样通道

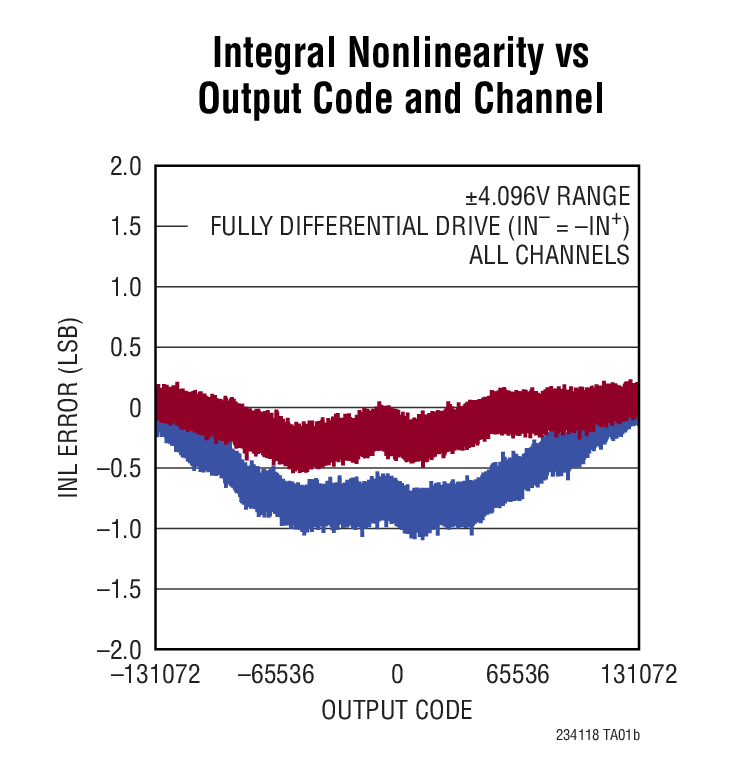

• ±4LSB INL (最大值)
• 保证 18 位，无漏失码
• 差分、宽共模范围输入
• 每个通道的 SoftSpan 输入范围：

  • ±4.096V、0V 至 4.096V、±2.048V、0V 至 2.048V
  • ±5V、0V 至 5V、±2.5V、0V 至 2.5V
• 95dB 单转换 SNR (典型值)
• 在 f_IN = 2kHz 时的 -114dB THD (典型值)
• 在 f_IN = 200Hz 时的 105dB CMRR (典型值)
• 轨至轨输入过驱动容限
• 保证运作至 125°C
• 集成型基准和缓冲器 (4.096V)
• SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O
• 内部转换时钟，无周期延迟
• 74mW 功率耗散 (典型值)

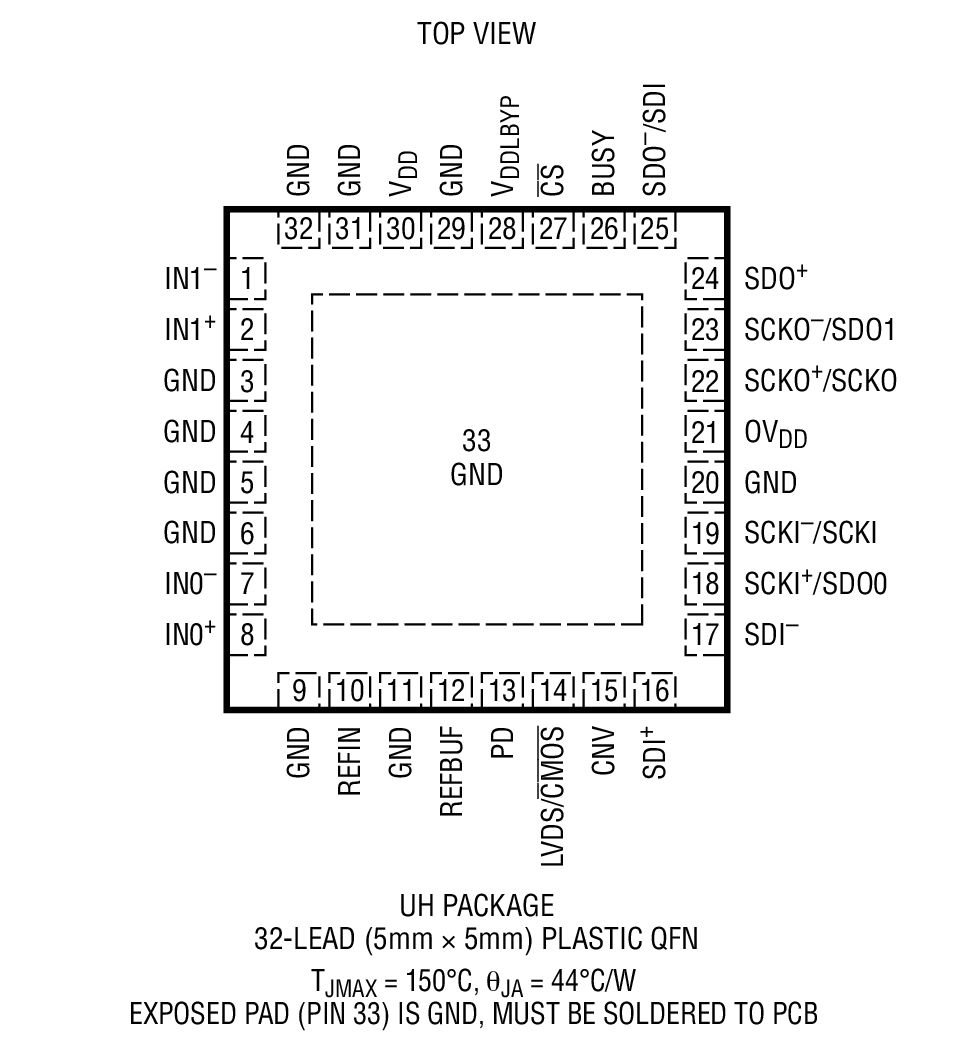

• 32 引脚 (5mm x 5mm) QFN 封装

产品详情和应用

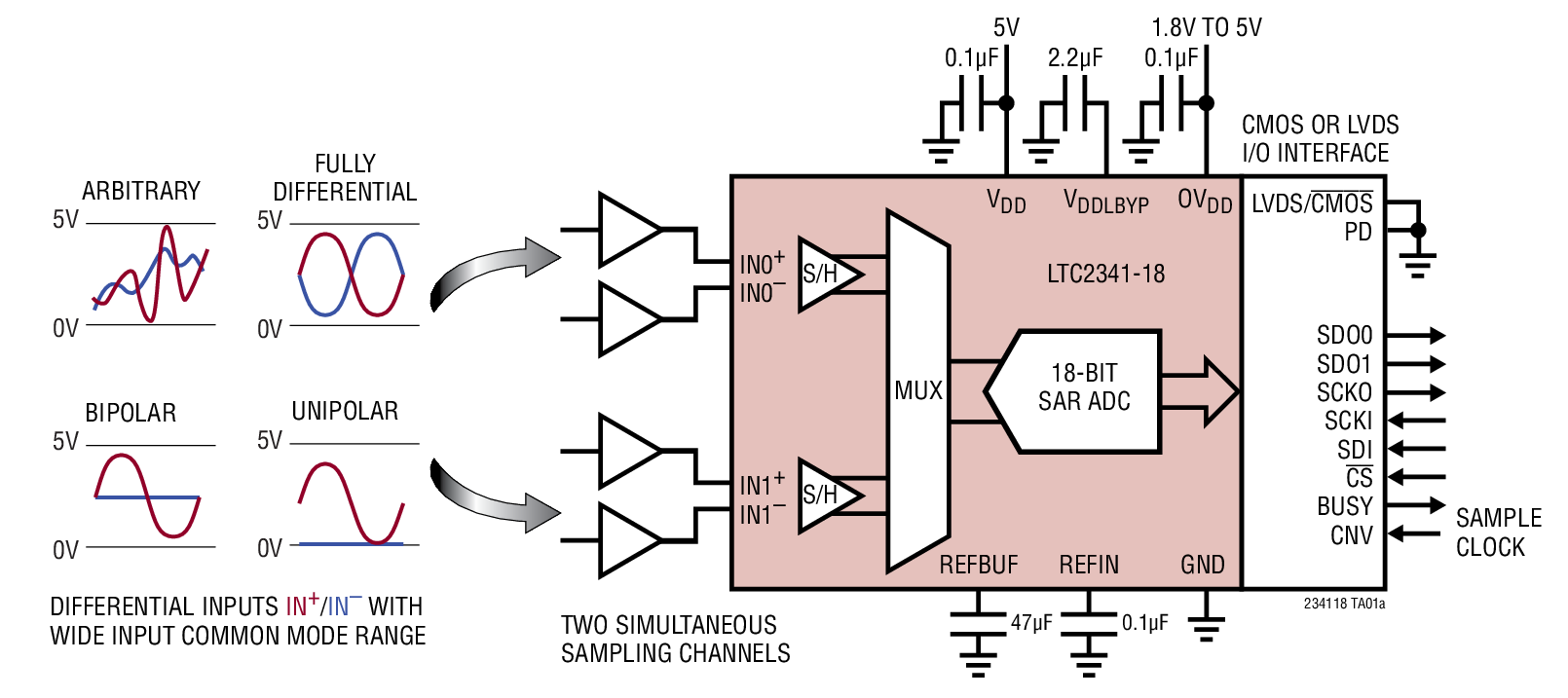

LTC^®2341-18 是一款 18 位、低噪声、双通道同时采样逐次逼近型寄存器 (SAR) ADC，它具有差分、宽共模范围输入。该 SoftSpan^™ ADC 采用一个 5V 工作电源，并使用内部基准和缓冲器，其两个通道均可按 “逐个转换” 的方式进行独立配置，以接受 ±4.096V、0V 至 4.096V、 ±2.048V、或 0V 至 2.048V 信号。另外，还可以停用一个通道以增加另一个通道的吞吐量。

LTC2341-18 模拟输入的宽输入共模范围和 105dB CMRR 使得该 ADC 能够直接对多种信号进行数字处理，从而简化了信号链路设计。这种输入信号灵活性，再加上 ±4LSB INL、无漏失码 (在 18 位) 和 95dB SNR，使得 LTC2341-18 非常适合于许多要求宽动态范围的应用。

LTC2341-18 支持引脚可选的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。在 CMOS 模式中可以使用一个或两个数据输出线道，因而允许用户优化总线宽度和吞吐量。

• 可编程逻辑控制器
• 工业过程控制
• 医疗成像
• 高速数据采集
