特性

产品详情和应用

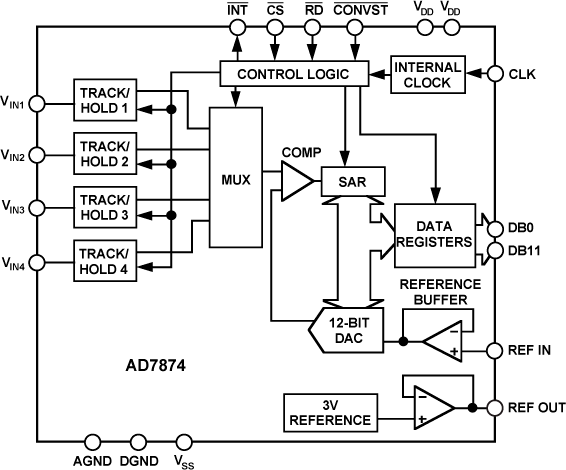

AD7874是一款4通道同步采样12位数据采集系统 ， 内置一个高速12位ADC、片内基准电压源 、 片内时钟和四个采样保持放大器 。 后一特性使得四个输入通道可以进行同步采样 ， 从而保留这些通道的相对相位信息 ， 这是四个通道共用一个采样保持放大器时所无法实现的 。 因此 ， AD7874特别适合相对相位信息至关重要的应用 ， 如相控声纳和交流电机控制器等。

四个采样保持放大器的孔径延迟非常小，具有最小额定值和最大额定值。因此，多个AD7874可以同时对多个输入通道进行采样，连至多个器件的信号之间不会产生相位误差。基准输出和基准输入功能也允许利用同一个基准源驱动多个AD7874。

除线性度、满量程和失调误差等传统直流精度规格外，AD7874的动态性能参数也做了全面详细规定，包括失真和信噪比。

AD7874采用ADI公司的线性兼容CMOS (LC²MOS) 工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。它提供三种封装：28引脚、0.6"宽塑封或陶瓷双列直插式封装(DIP)、28引脚无引线陶瓷片式载体封装(LCCC)和28引脚SOIC封装。
