ADI亚德诺 AD7608 产品介绍

2026-03-09 0次

特性

8路同步采样输入
真双极性模拟输入范围：±10 V、±5 V
5 V模拟单电源，V_DRIVE_{：2.3 V至5.25 V}
完全集成的数据采集解决方案
- 模拟输入箝位保护
- 具有1 MΩ模拟输入阻抗的输入缓冲器
- 二阶抗混叠模拟滤波器
- 片内精密基准电压及基准电压缓冲器
- 18位、200 kSPS ADC（所有通道）
- 通过数字滤波器提供过采样功能

灵活的并行/串行接口
SPI/QSPI^™/MICROWIRE^™/DSP兼容
14位至18位的引脚兼容解决方案
性能
- 模拟输入通道提供产品详情和应用

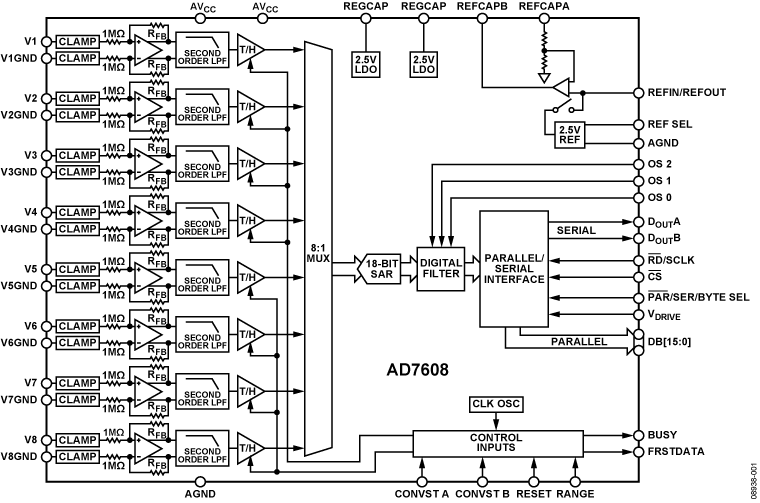

  AD7608是一款18位、8通道同步采样模数数据采集系统(DAS)，该器件内置模拟输入箝位保护、二阶抗混叠滤波器、采样保持放大器、18位电荷再分配逐次逼近模数转换器(ADC)、灵活的数字滤波器、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

  AD7608采用5 V单电源供电，可以处理± 10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。

  输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7608的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7608抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比 MDD辰达半导体回扫型ESD，为HDMI接口提供安全防护上一篇下一篇散热设计不良会导致 MOSFET 过热失效？MDD辰达半导体一文讲透
