特性

产品详情和应用

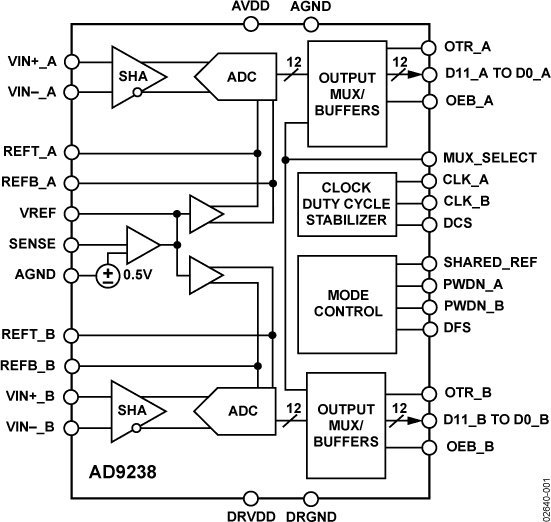

AD9238是一款双核、3 V、12位、20/40/65 MSPS模数转换器（ADC），集成了两个高性能采样保持放大器和一个基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在最高65 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于各种应用，包括在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对输入进行采样。AD9238适用于通信、成像和医疗超声等应用。

采用双单端独立时钟输入来控制所有内部转换周期。AD9238-65提供一个占空比稳定器（DCS），可用来补偿较大的时钟占空比波动，使转换器保持出色的性能。数字输出数据格式为标准二进制或二进制补码。超量程信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

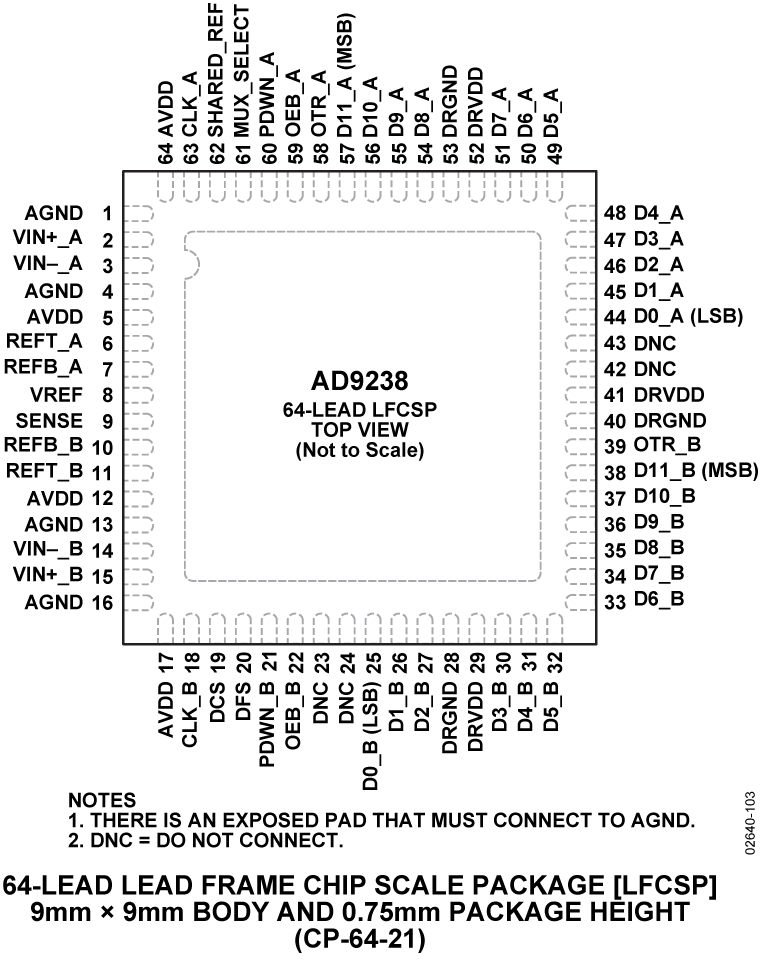

AD9238采用先进的CMOS工艺制造，提供节省空间的64引脚LQFP或64引脚LF-CSP封装，额定温度范围为-40°C至+85°C工业温度范围。

产品特色

1. 引脚与AD9248兼容，14位20MSPS/40 MSPS/65 MSPS ADC。
2. 20 MSPS、40 MSPS和65 MSPS的速度等级选项允许在功率、成本和性能之间实现灵活性，以适应应用。
3. 低功耗：AD9238-65:65 MSPS=600 mW，AD9238-40:40 MSPS=330 mW，以及AD9238-20:20 MSPS=180 mW。
4. fIN = 10 MHz时85 dB的典型信道隔离。
5. 时钟占空比稳定器（AD9238-20/AD9238-40/AD9238-65）可在大范围的时钟占空比内保持性能。
6. 多路复用数据输出选项允许从数据端口A或数据端口B进行单端口操作。

应用

• 超声波设备
• 直接转换或中频采样接收机
  • WB-CDMA、CDMA2000、WiMAX
• 电池供电仪表
• 手持式示波器
• 低成本数字示波器
